塞 规

1、定义：释义：[plug gauge] 一种量具,常用的有圆孔光滑极限塞规和螺纹塞规。

圆孔塞规做成圆柱形状，两端分别为通端和止端，,用来检查孔的直径。螺纹塞规是测量内螺纹尺寸的正确性的工具。此塞规种类可分为普通粗牙、细牙和管子螺纹三种。螺距为0.35毫米或更小的，2级精度及高于2级精度的螺纹塞规，和螺距为0.8毫米或更小的3级精度的螺纹塞规都没有止端测头。100毫米以下的螺纹塞规为锥柄螺纹塞规。100毫米以上的为双柄螺纹塞规。

2、分类和用途

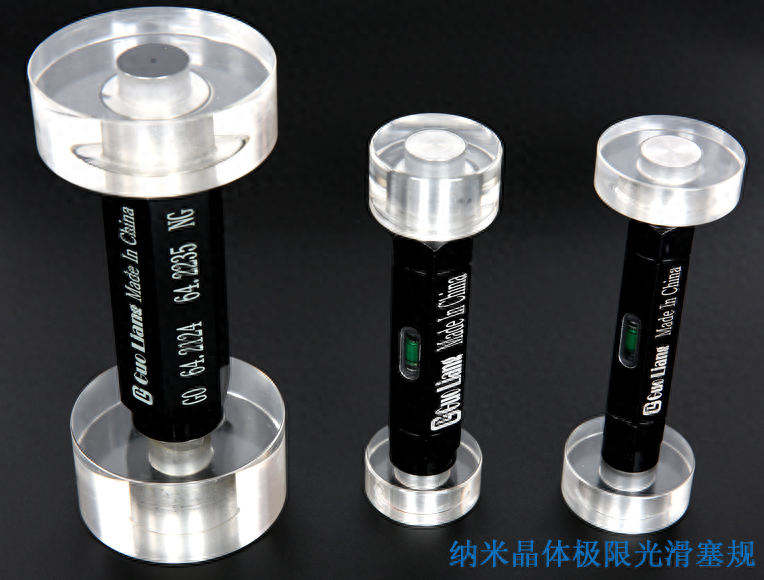

光滑极限塞规：（1）、光滑塞规测量的标准条件：温度为20℃，测力为零。

（2）、检验工件最大实体尺寸（即孔为最小、轴为最大极限尺寸）的量规称通规。

检验工件最小实体尺寸（即孔为最大、轴为最小极限尺寸）的量规称止规。

（3）、符合极限尺寸判断原则（即泰勒原则）的量规如下：

通规的测量面应是与孔或轴形状相对应的完整表面（通常称为全形量规），其尺寸等于工件的最大实体尺寸，且长度等于配合长度。

止规的测量面应是点状的，两测量面之间的尺寸等于工件的最小实体尺寸。

符合泰勒原则的量规，如在某些场合下应用不方便或有困难时，可在保证被检验工件的形状误差不致影响配合性质的条件下，使用偏离泰勒原则的量规。

（4）、用符合本标准的量规检验工件，如通规能通过，止规不能通过，则该工件应为合格品。

（5）、制造厂对工件进行检验时，操作者应该使用新的或者磨损较少的通规；检验部门应该使用与操作者相同形式，且已磨损较多的通规。

用户代表在用量规验收工件时，通规应接近工件的最大实体尺寸，止规应接近工件的最小实体尺寸。

（6）、用符合本标准的量规检验工件，如判断有争议，应该使用下述尺寸的量规解决；

通规应等于或接近工件的最大实体尺寸；

止规应等于或接近工件的最小实体尺寸。

螺纹塞规：螺纹塞规的规格分为粗牙，细牙，管子螺纹三种。

常用美制普通粗牙螺纹的螺距(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：

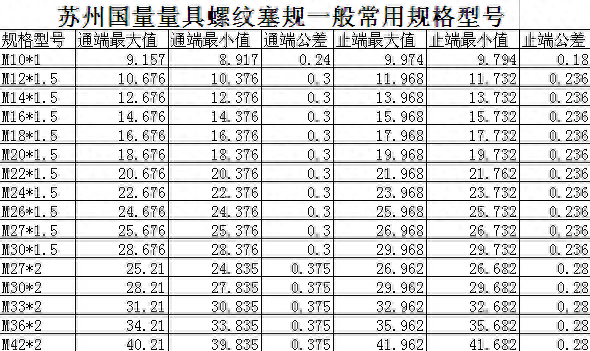

常用螺纹塞规标准尺寸 (附图)

本规程适用于直径200mm以下新制造和使用中的普通螺纹塞规、圆柱管螺纹塞规和梯形螺纹环规的检定。螺纹塞规是用于对内、外圆柱螺纹制件进行综合检定的量具，它能控制螺纹制件的极限尺寸。螺纹量规按用途不同可分为三种:校对量规、工作量规和验收量规。螺纹塞规用于综合检验内螺纹和综合检验外螺纹。

　 普通螺纹塞规一般每个公称尺寸都是两个为一组。一个是止规，一个是通规，分别限制了螺纹的尺寸上限与下限.如果被测螺纹能够与螺纹通规旋合通过，且与螺纹止规不完全旋合通过(螺纹止规只允许与被测螺纹两段旋合，旋合量不得超过两个螺距)，就表明被测螺纹的作用中径没有超过其最大实体牙型的中径，且单一中径没有超出其最小实体牙型的中径，那么就可以保证旋合性和连接强度，则被测螺纹中径合格。

3、校正周期：塞规、卡规校正周期一年

注：校正之误差值在超出±0.02mm时为不适用量规需以报废重新制作。
