「CAD」剖切符号的画法

机械工程图中，经常需要用到剖视图，来体现零件的内部特征。

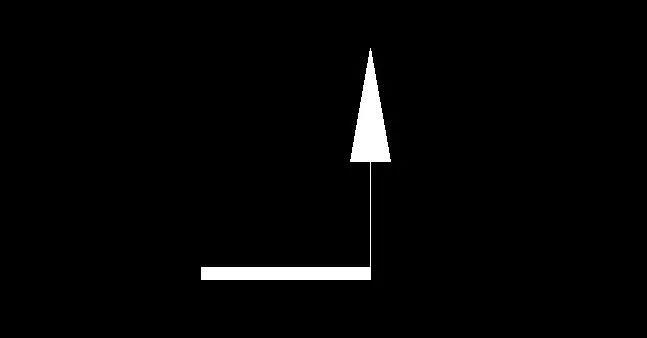

按照机械制图规范，通常会在参考视图中，用剖切符号指出剖切面，剖切符号如下图所示。

下面就来介绍下剖切符号的画法。。。

◀BEGIN▶

第一步：选择“多段线”命令

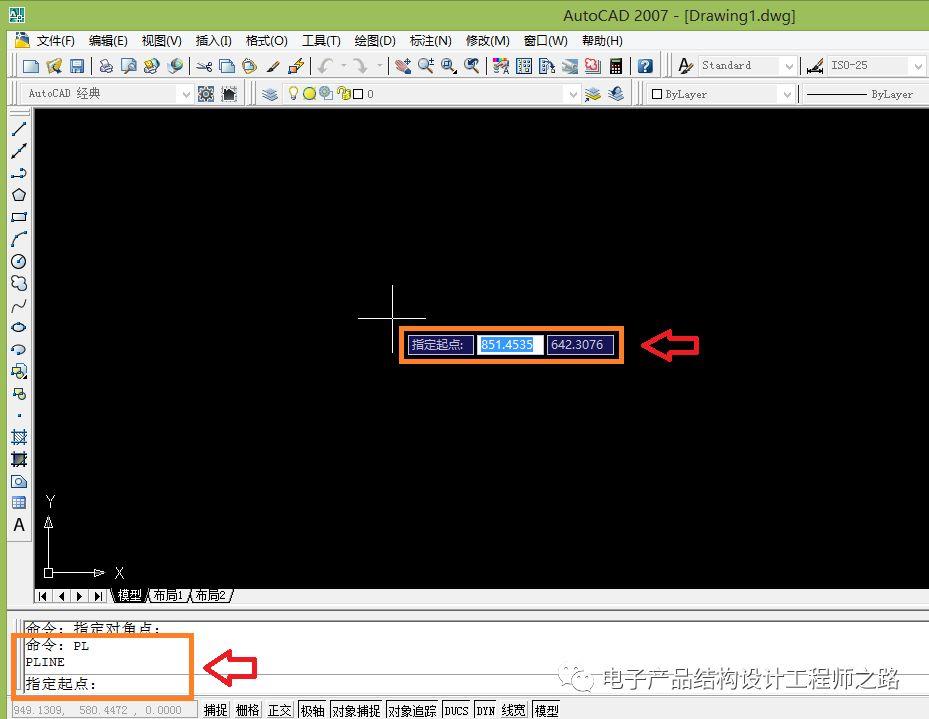

输入快捷键“PL”——回车确认——系统提示“指定起点”

第二步：指定起点

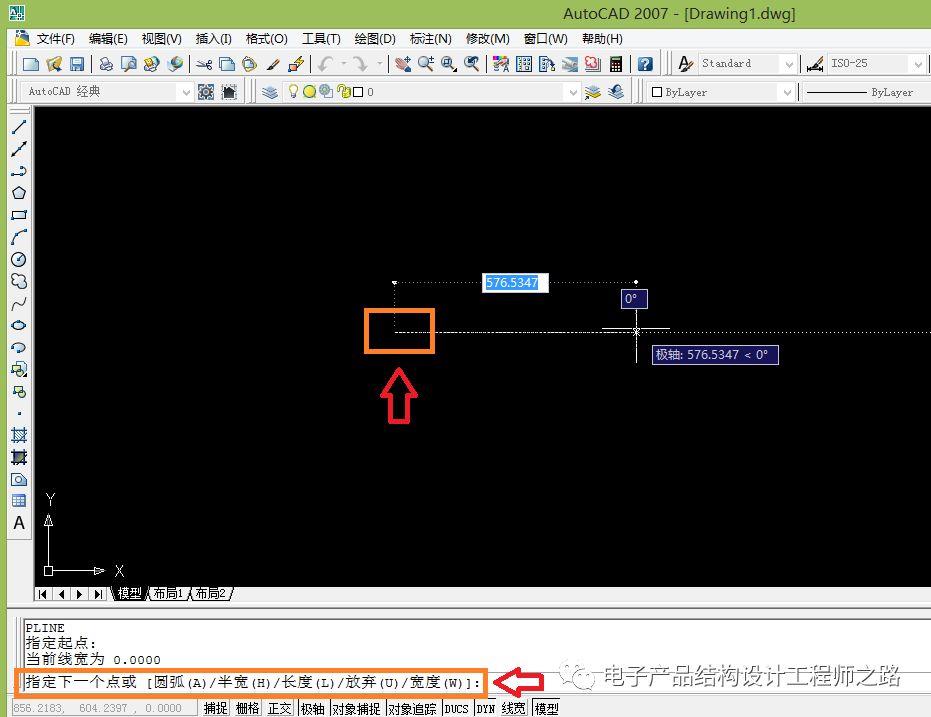

在屏幕合适的位置点击——系统提示“指定下一个点或选项设置”

第三步：设置线宽，绘制粗实线

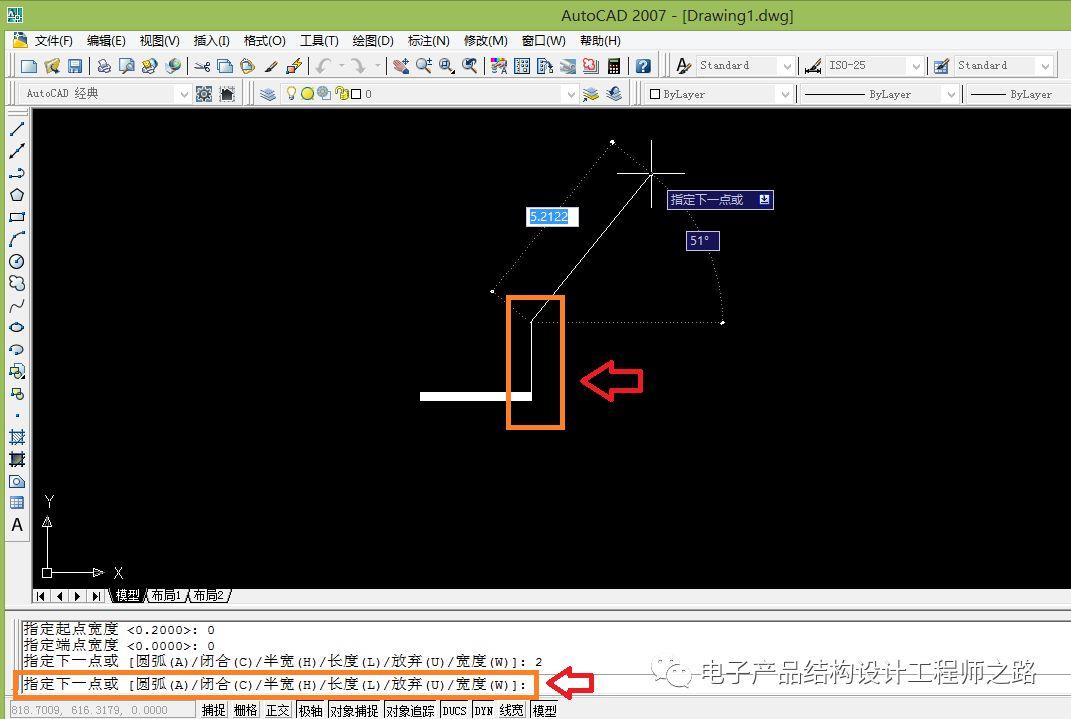

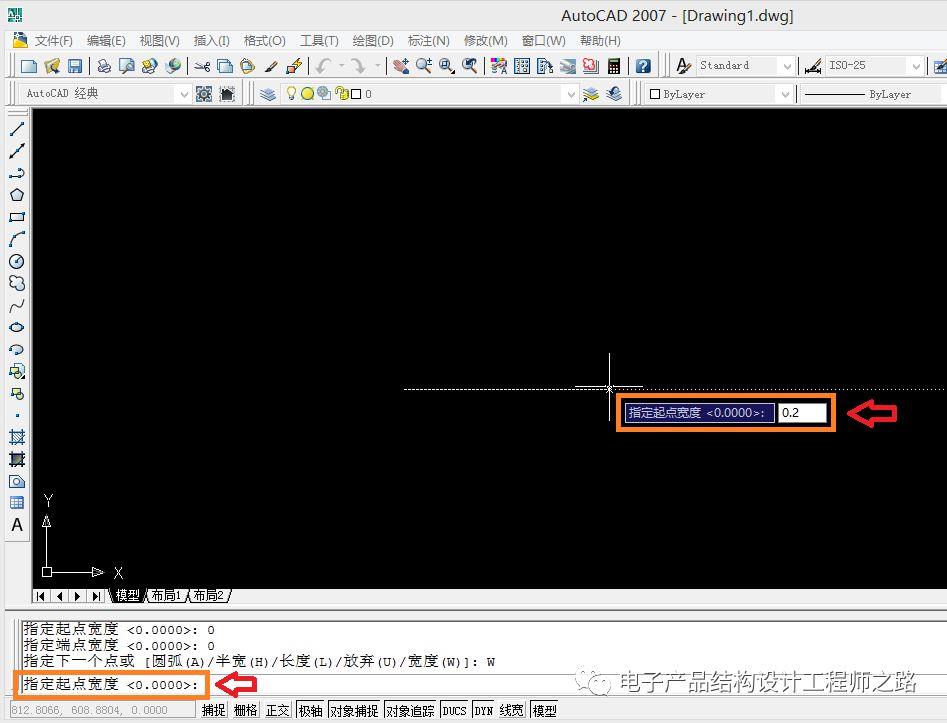

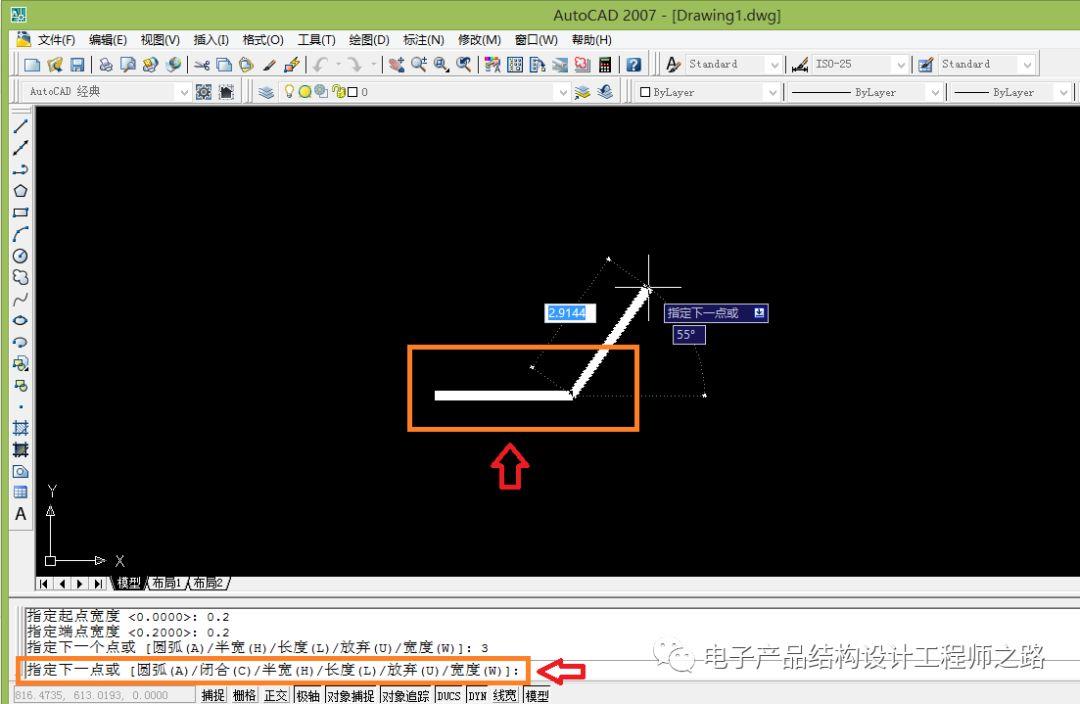

输入“W”——回车确认——系统提示“指定起点宽度”——这里输入“0.2”——回车确认——系统提示“指定端点宽度”——同样输入“0.2”——回车确认——系统提示“指定下一个点”——这里输入“3”——回车确认——粗实线绘制完毕——系统提示“指定下一个点”

第四步：绘制细实线

输入“W”——回车确认——系统提示“指定起点宽度”——这里输入“0”——回车确认——系统提示“指定端点宽度”——同样输入“0”——回车确认——系统提示“指定下一个点”——这里输入“2”——回车确认——细实线绘制完毕——系统提示“指定下一个点”

注：方法与第三步的粗实线绘制相同，只是重新设置了线宽

第五步：绘制三角形段

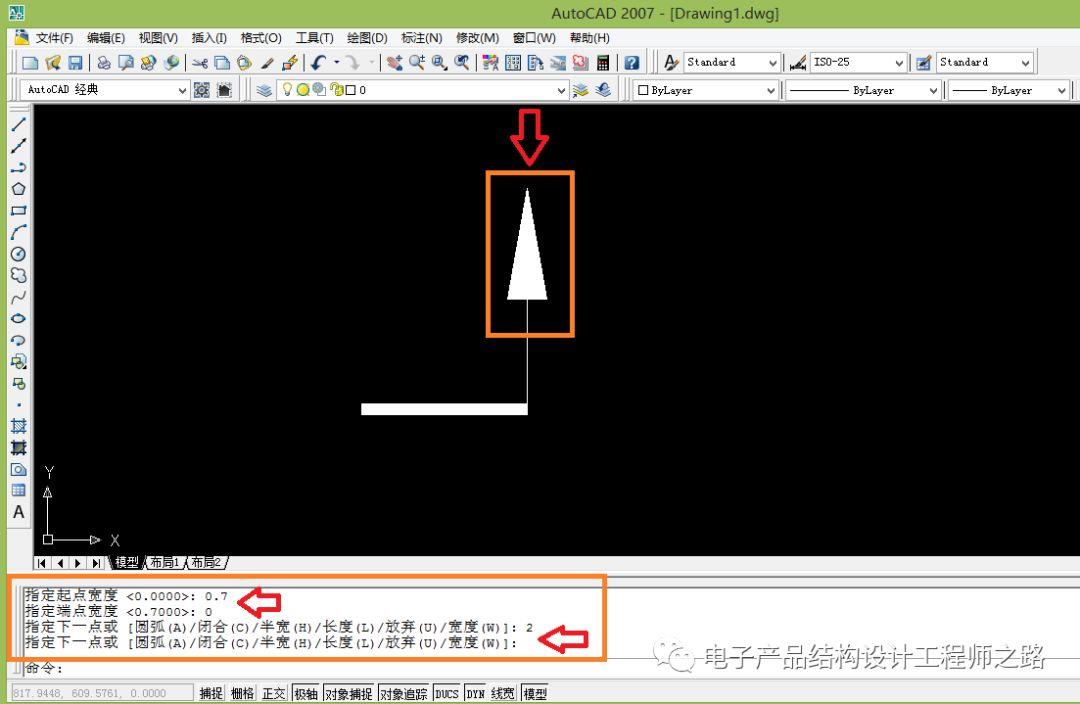

输入“W”——回车确认——系统提示“指定起点宽度”——这里输入“0.7”——回车确认——系统提示“指定端点宽度”——这里输入“0”——回车确认——系统提示“指定下一个点”——这里输入“2.1”——回车确认——三角形段绘制完毕——系统提示“指定下一个点”——回车确认，结束命令

注：方法与前两步的线段绘制相同，只是重新设置了线宽，因为三角形起点和端点的线宽不一样，所以这一步设置的起点和端点的线宽也不一样，这是和前面两步的不同之处

总结：

绘制多段线，其实就是分别绘制每条线段，分别设置每条线段的起点、端点的宽度，再画出此线段的长度；多段线绘制的图形为一个整体，可以使用分解命令炸开，每条线段就独立开了。。。
