​混凝土出现离析怎么办？学会这几招就能轻松解决！

混凝土出现离析怎么办？学会这几招就能轻松解决！

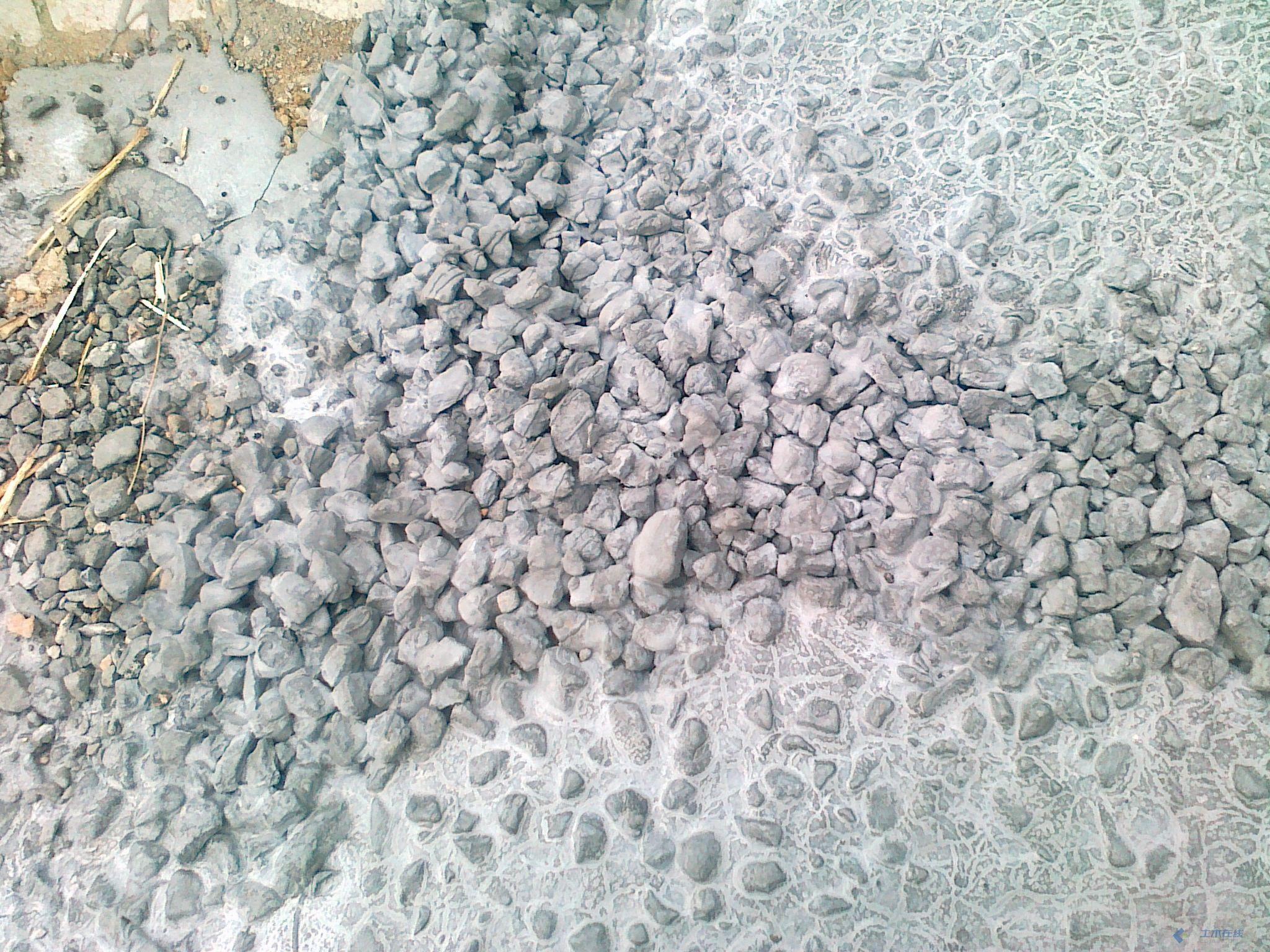

混凝土的离析是混凝土拌合物组成材料之间的粘聚力不足以抵抗粗集料下沉，混凝土拌合物成分相互分离，造成内部组成和结构不均匀的现象。通常表现为粗集料与砂浆相互分离，例如密度大的颗粒沉积到拌合物的底部，或者粗集料从拌合物中整体分离出来。引起混凝土离析的因素和解决方法：

1.煤灰引起混凝土离析的解决措施

首先，粉煤灰质量波动较大，会导致混凝土质量控制难度的提升，若粉煤灰控制出现用量上的食物会造成混凝土出现离析的情况。其次，当粉煤灰的细度从19％变为4％，粉煤灰的需水量降低很大，容易造成混凝土出现突然离析的现象。最后，同样当粉煤灰的细度从19％变为38％，粉煤灰失去胶结料的功能，引发混凝土的离析现象。

首先，加强粉煤灰的检测工作，对每车进如施工和拌制场地的粉煤灰对进行严格检测。其次，根据粉煤灰质量适当调整粉煤灰的配合比进行混凝土拌制。最后，添加粉煤灰后，应适当的减少用水量，防止混凝土出现离析。

2.外加剂引起混凝土离析的解决措施

混凝土中使用的外加剂主要有引气剂、缓凝剂、保塑剂等品种，各种外加剂既可以单独使用，又可以复合使用，改善混凝土的各项性能和质量。首先，混凝土拌制中如果减水剂的掺量过大，将会导致减水量过大，使混凝土缺乏和易性，极易造成严重的混凝土离析。其次，混凝土拌制中引气剂会影响混凝土的流动性，在浇筑和振捣的过程中容易产生混凝土离析。最后，混凝土拌制过程中磷酸盐或糖类添加过量，易造成混凝土出现离析现象。

首先，调整混凝土拌合物外加剂的配合比，有目的降低减水剂的用量。其次，在混凝土外加剂中复合一定量的增稠剂，优化混凝土的坍落度。最后，混凝土添加外加剂的过程中复合掺入一定量的引气剂，不但可以增强混凝土的粘聚性，而且还可以提高混凝土的抗离析性。

3.水泥引起混凝土离析的解决措施

首先，水泥进入混凝土搅拌或施工场地后，必须按要求试验项目进行检测，特别注意水泥的需水量情况，必要时应该根据实际情况重新做混凝土配合比试验。其次，在保证混凝土水灰比不变的同时应适当的调整混凝土拌合时减水剂的用量。其三，在保证混凝土强度的基础上，加大混凝土拌合中粉煤灰的配比量。最后，用适量添加Ⅰ、Ⅱ粉煤灰的办法控制混凝土的离析现象，并改善混凝土和易性。

4.粗细骨料引起混凝土离析的解决措施

混凝土拌制时碎石粒径增大、级配变差和单一级配容易造成混凝土离析。其次，混凝土拌合时含石量过大将严重影响混凝土的和易性，导致混凝土的严重离析。其三，混凝土原料砂石的含水率过高，容易出现混凝土离析现象。最后，混凝土中砂石的含泥量过大，导致水泥浆对骨料的包裹能力下降，导致骨料的分离，引起混凝土离析现象。

首先，严格骨料进场的检查制度，保证骨料的质量。其次，混凝土拌合时可以适当的提高砂率来调整混凝土配合比。最后，对于含片状石屑过大时应提高混凝土胶结材料用量。
