01

—

拆解

外部拆解可借鉴的地方：

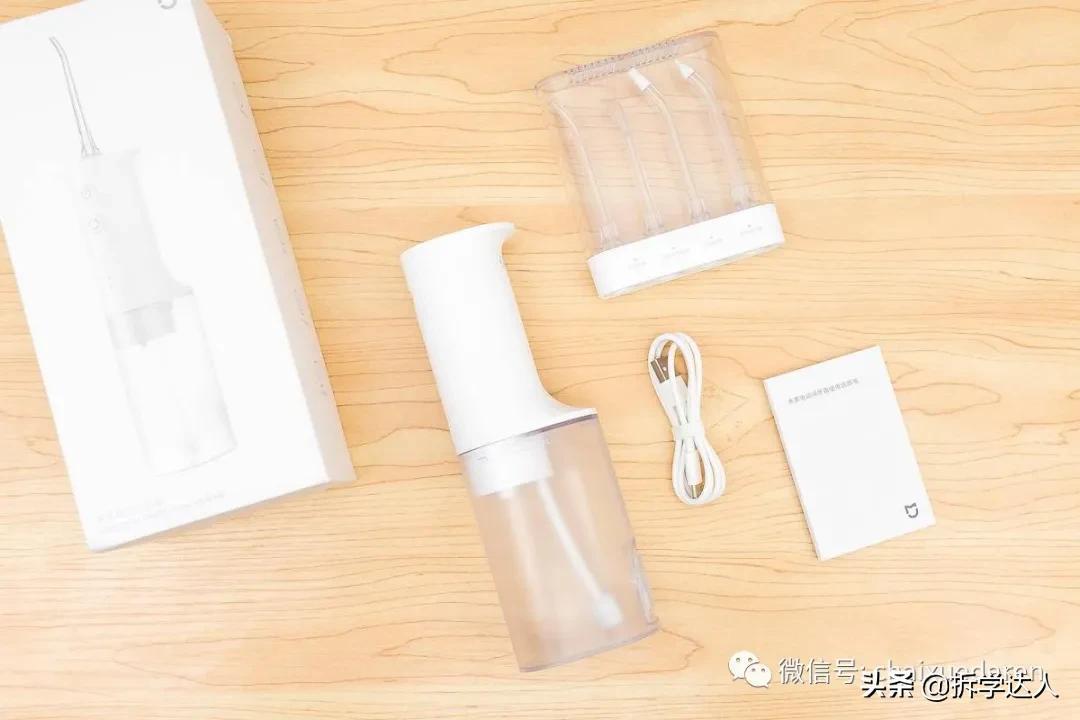

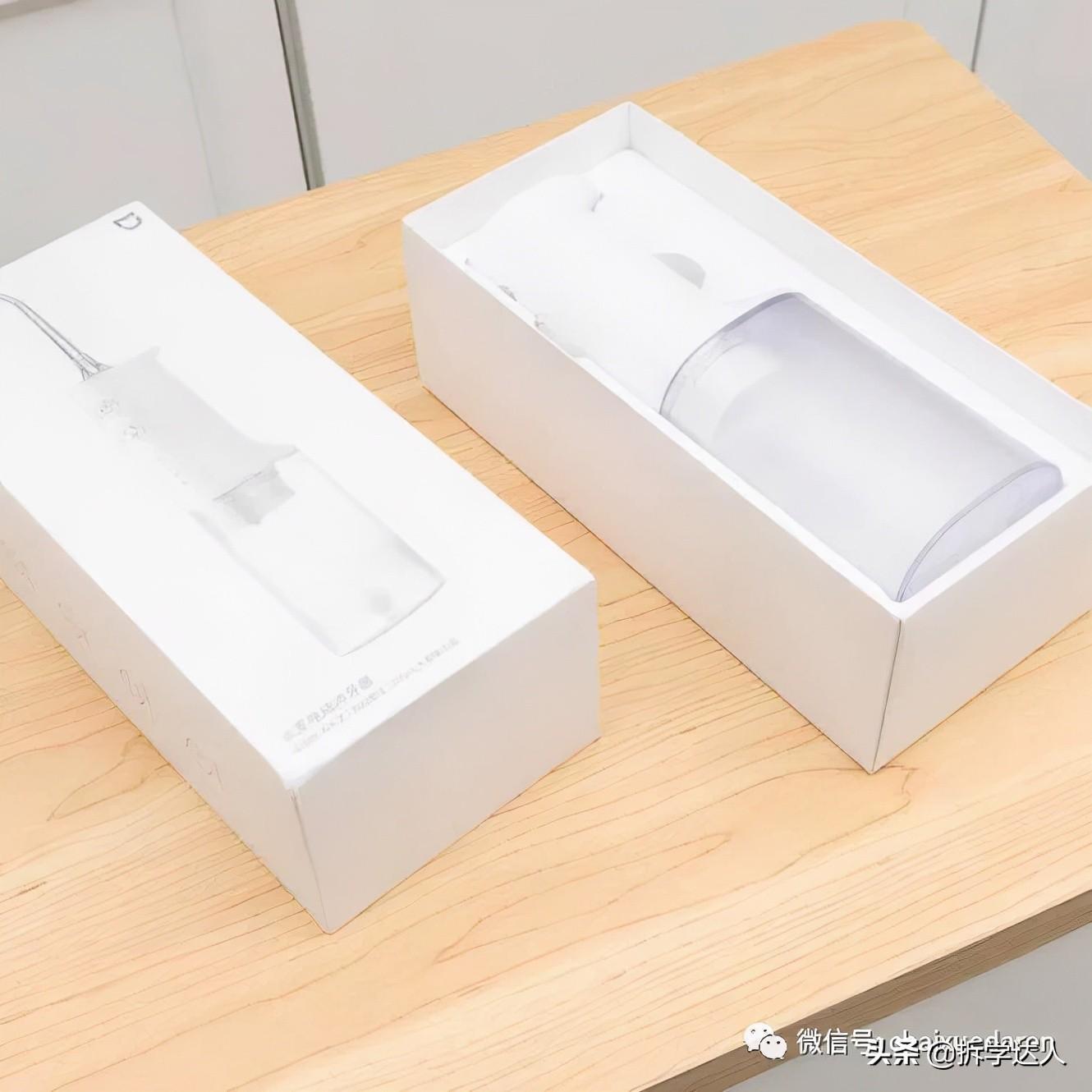

1.整体包装看上去简洁大方，是米系一贯的风格。

2.打开包装后的效果，产品采用吸塑盒包裹，对快递运输很友好。

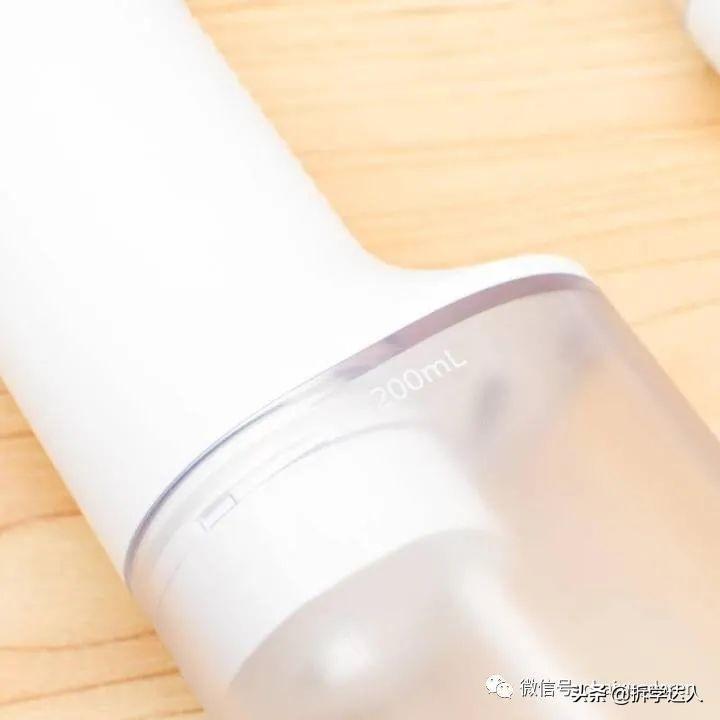

3.水箱部分套了一层PET保护膜，防止产品刮花，PET保护膜内部为高光亮面，外观为雾面，所以看上去质感很不错。

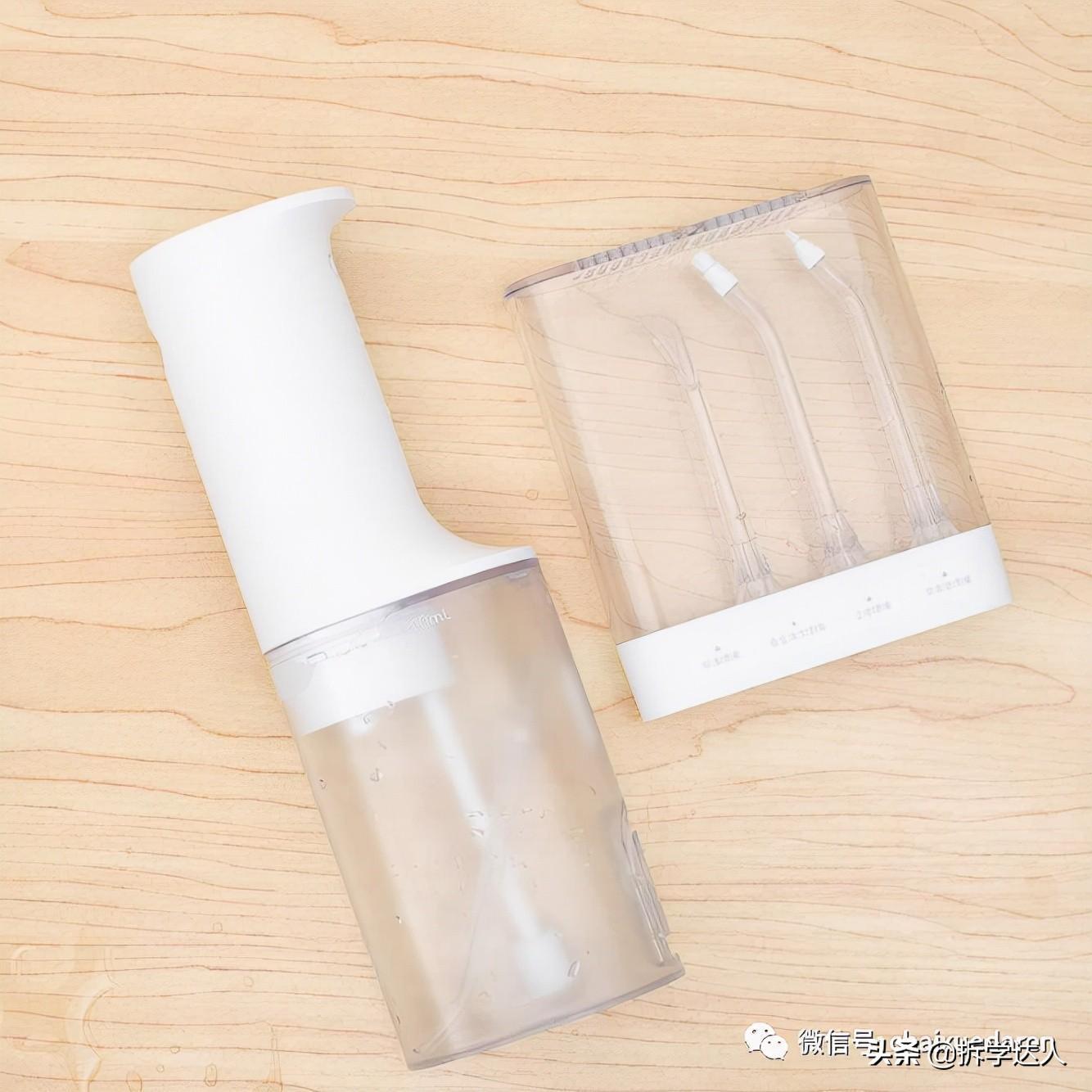

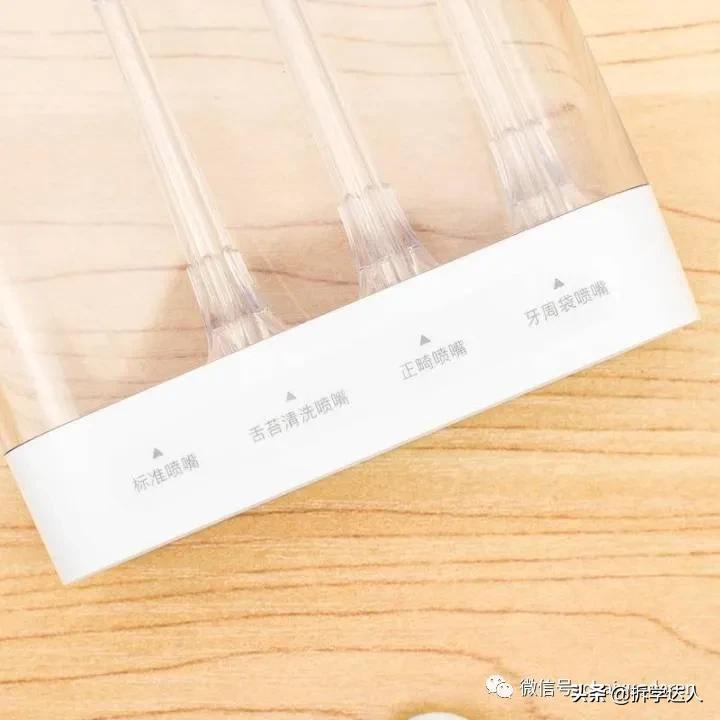

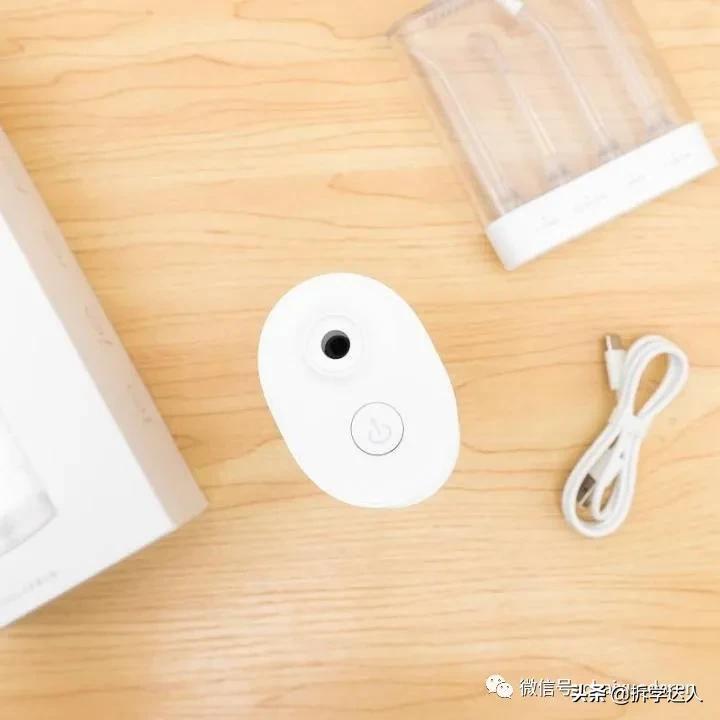

4.喷嘴有4种选型，适合不同场景的应用，不同场景喷嘴造型与材料都不同，一机多用，而且有单独盒子存放。

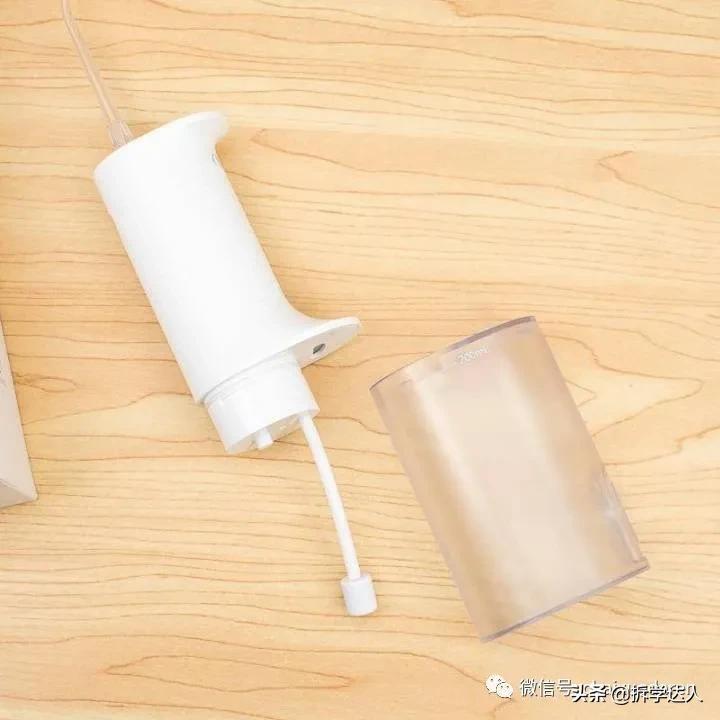

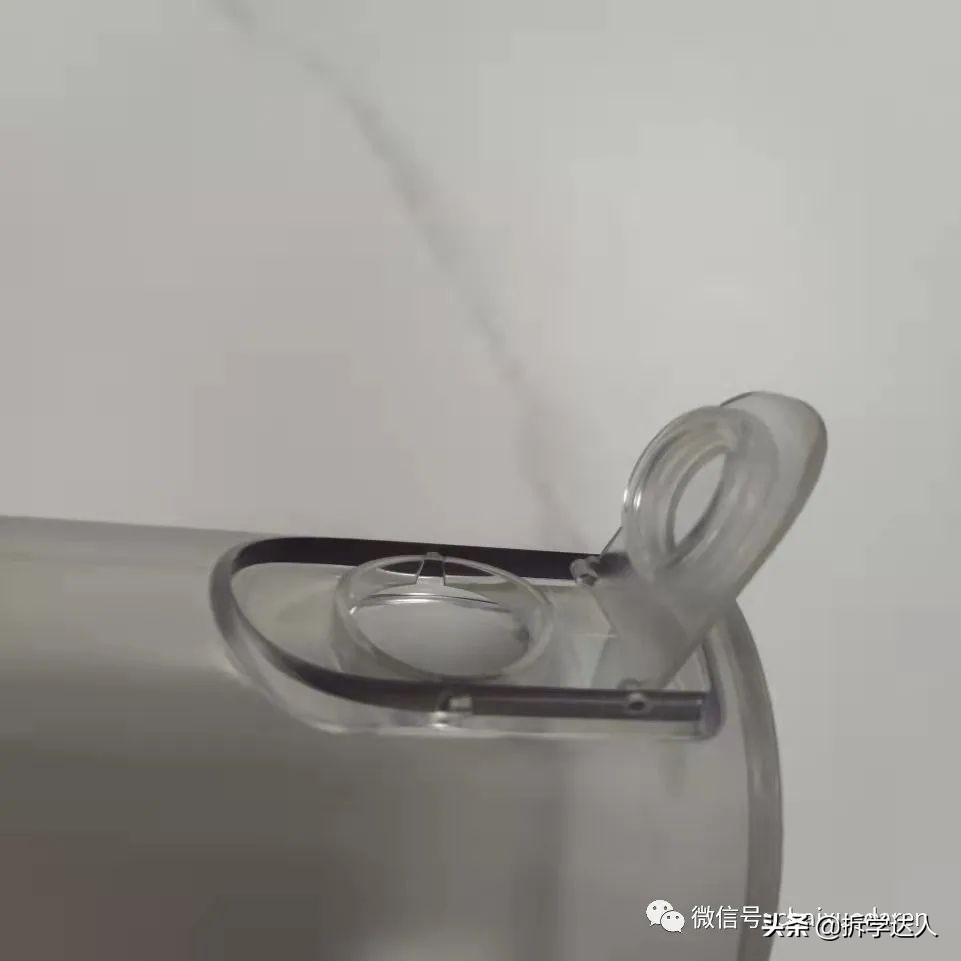

5.为了出模，水箱底部设计了拆件，增加了一个底壳，通过点UV胶方式再和主体外壳结合在一起形成完整水箱。

11/30

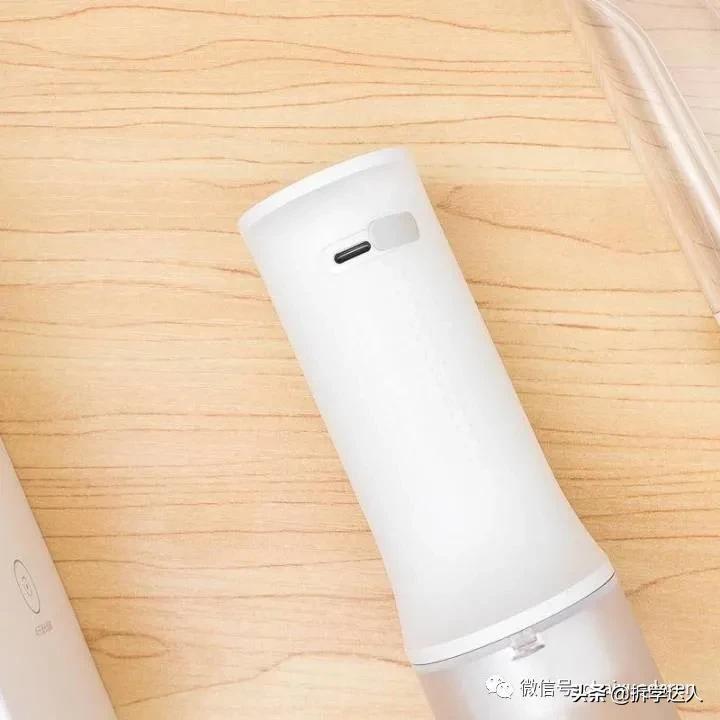

开拆外观

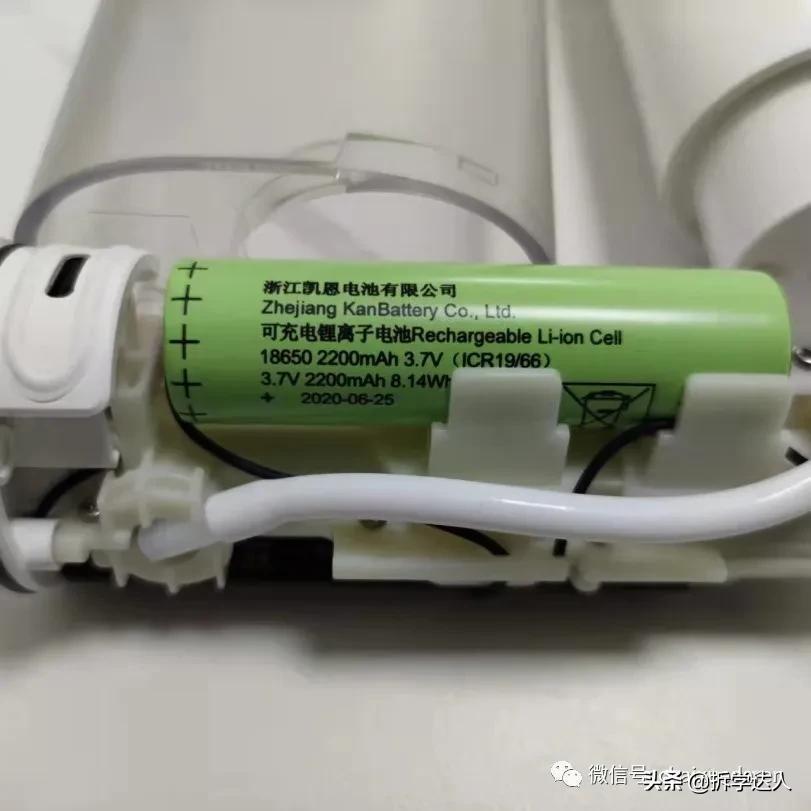

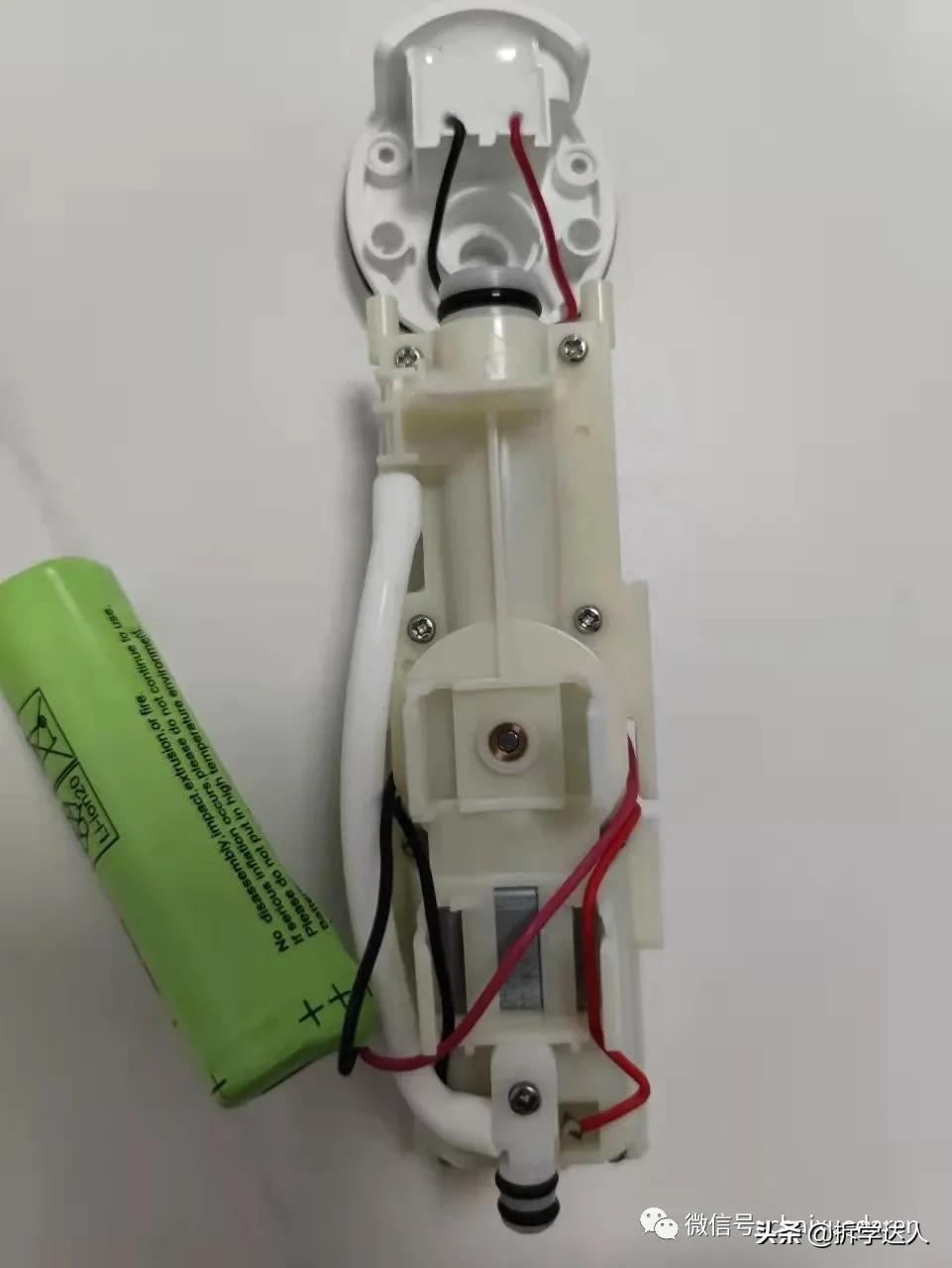

内部拆解可借鉴的地方：

1.开机按键部分的结构，软胶部分双色注塑在壳体上，然后按键点胶固定在软胶上，软胶材料采用TPE或TPU材料。

2.上盖与下壳采用的是5个卡扣固定，可以看到下壳有设计内勾，这种设计需要模具先顶出斜顶，走一小段行程，再将内部身子一起拖出来，模具设计精度要求很高，否则容易跑毛边。

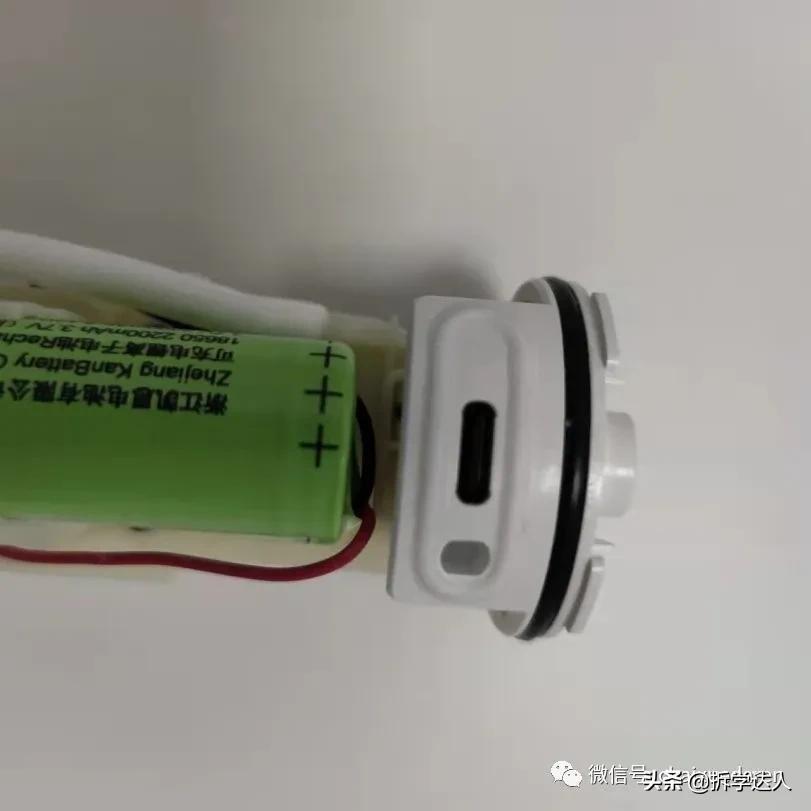

3.接口部分有设计一圈凸起侧防水圈，这类防水设计一般干涉余量在0.2-0.4之间，具体需要根据后期模具的精度进行调节，防水圈材料采用TPE，硬度在45度左右。

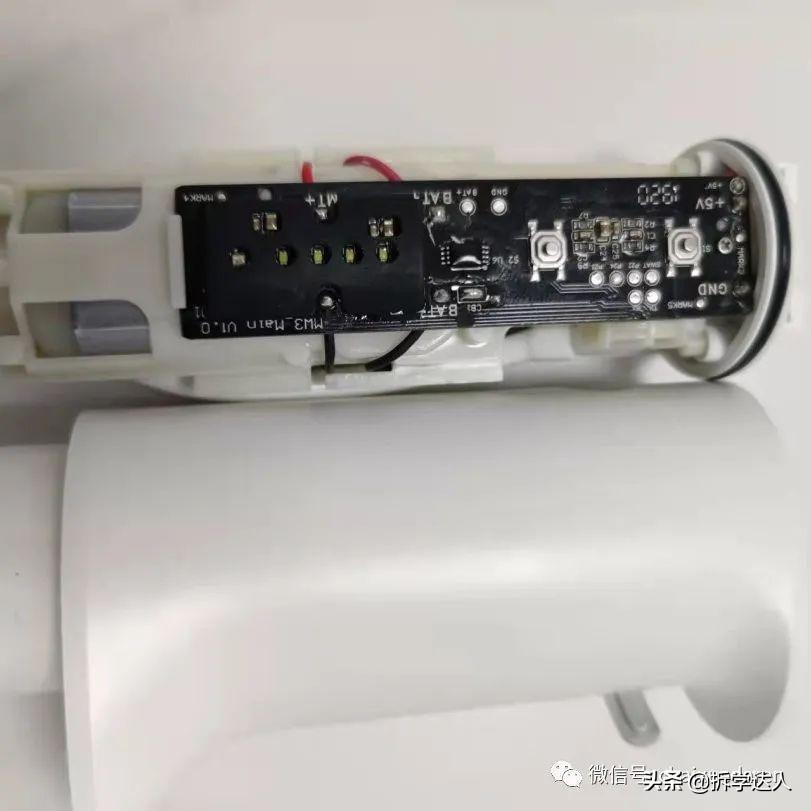

4.提示灯部分有设计一圈LED指示灯遮光硅胶，主要是防止串光，硅胶采用蘑菇拉头的方式固定在主板上

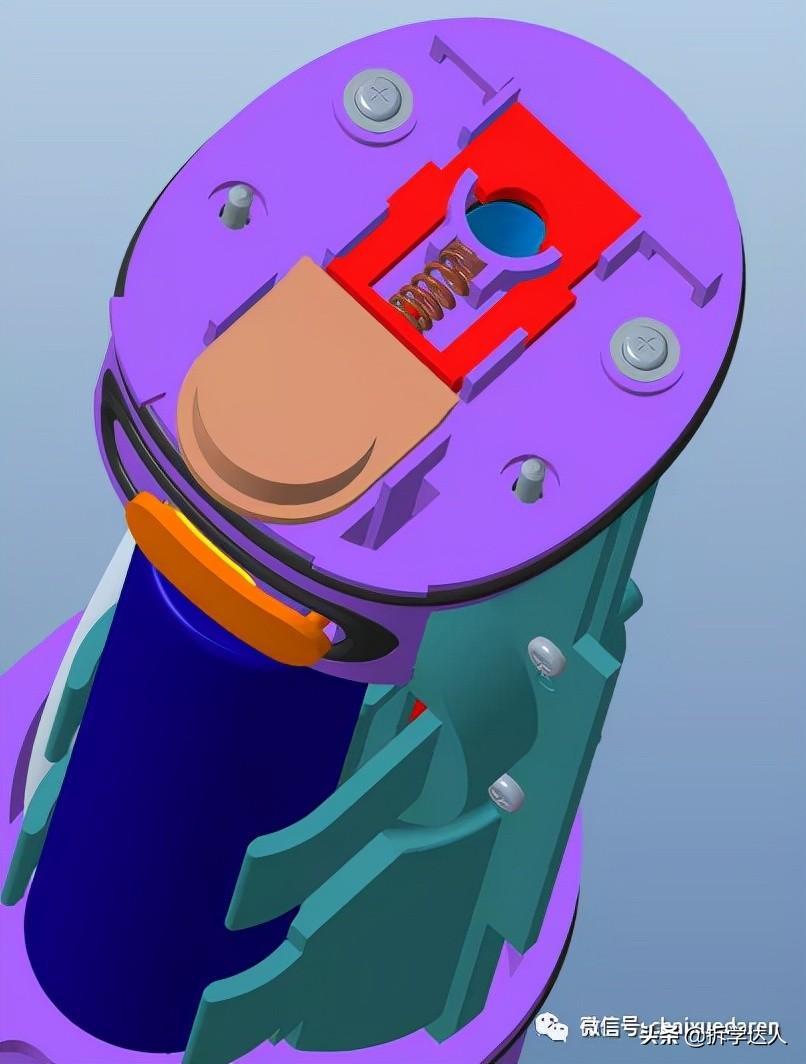

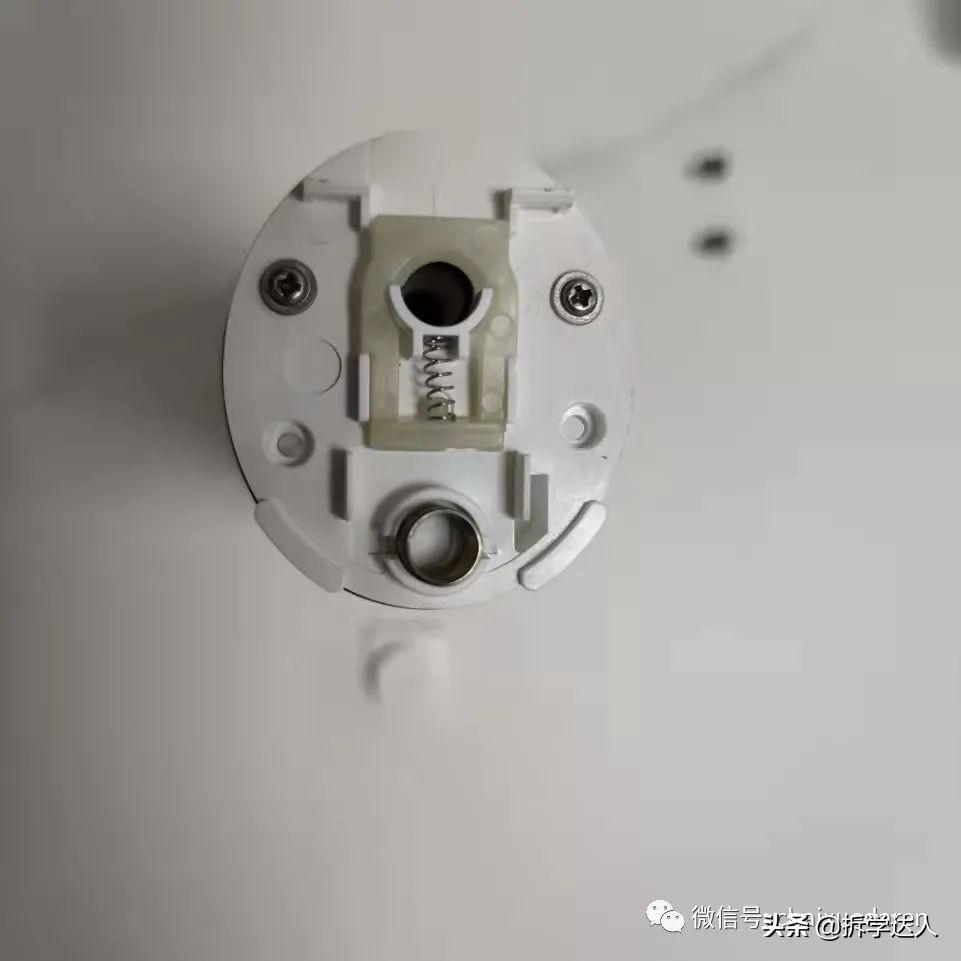

5.按压快拆冲头的工作方式，活动后退卡扣与按钮配合出有设计一个导向斜度，斜度＞45度，这样在按压的时候阻力相对要小，此处斜度设计0间隙配合。

11/30

内部拆解

02

—

学习

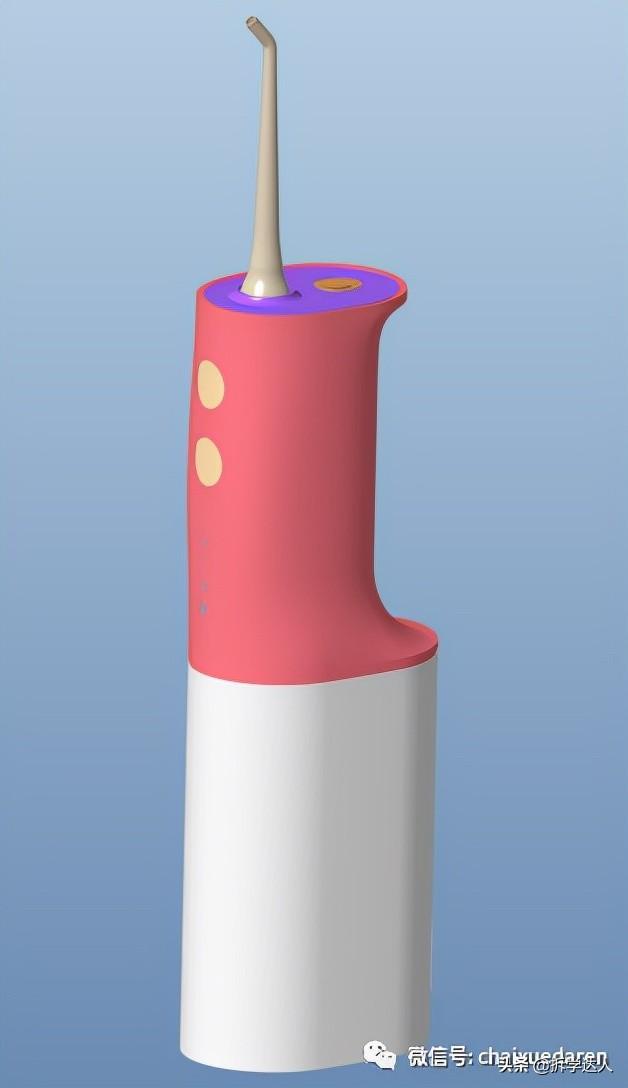

看似是一个小产品，大大小小好几十个零件，小编经过一周努力终于完成了结构设计，下边是小编的成果展示，如果大家觉得画的还不错，请大家多多转发，点赞，然后私聊小编获取3D参考资料。

设计过程中的难点有哪些？

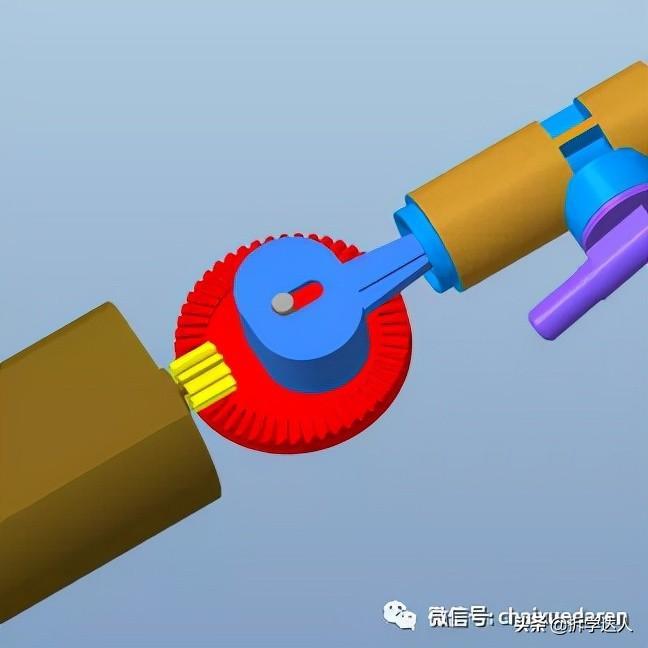

1.齿轮啮合的参数计算，活塞运动行程计算等

2.按键，充电USB，螺丝等部位的防水结构设计

3.整个产品的拆件，出模的分型线设置等

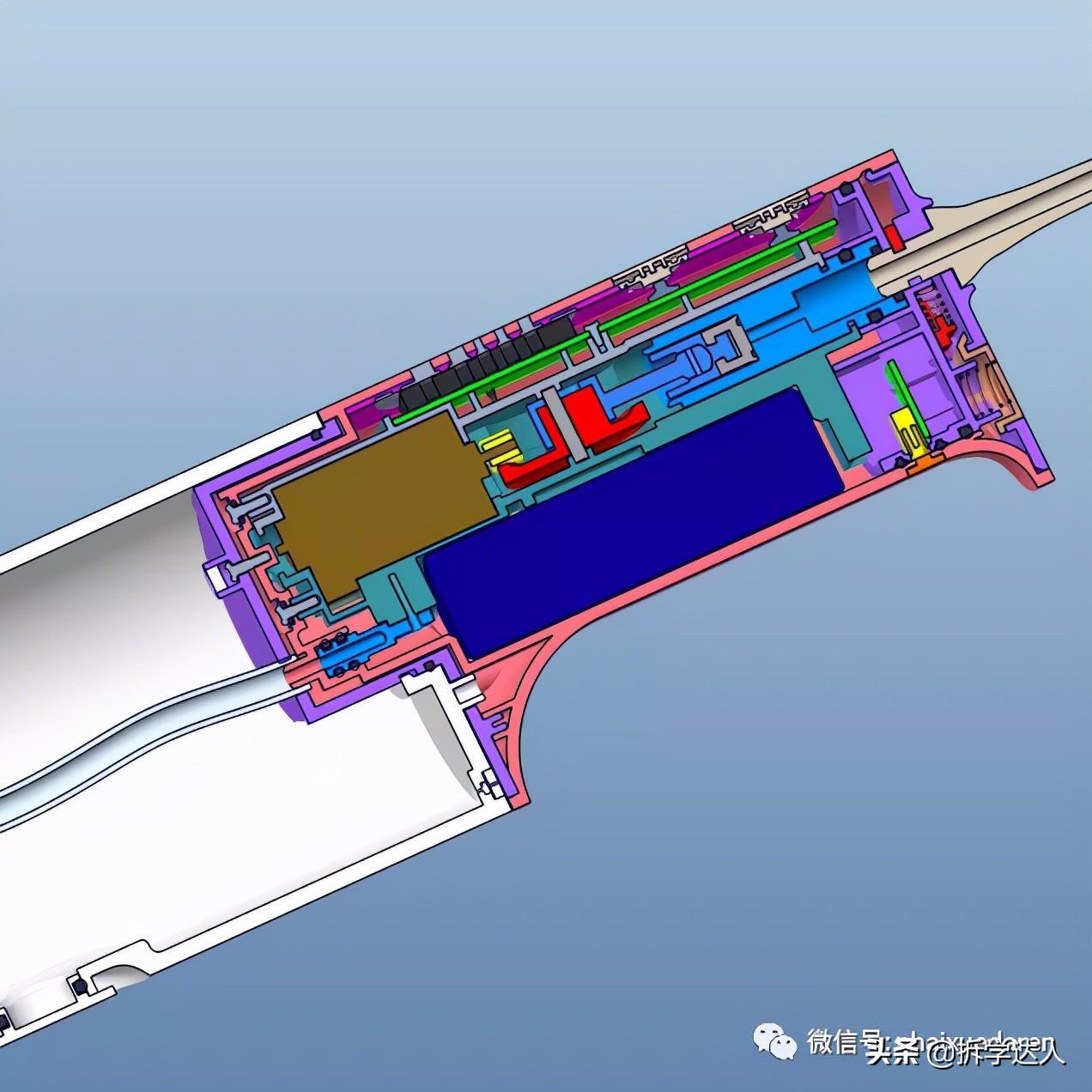

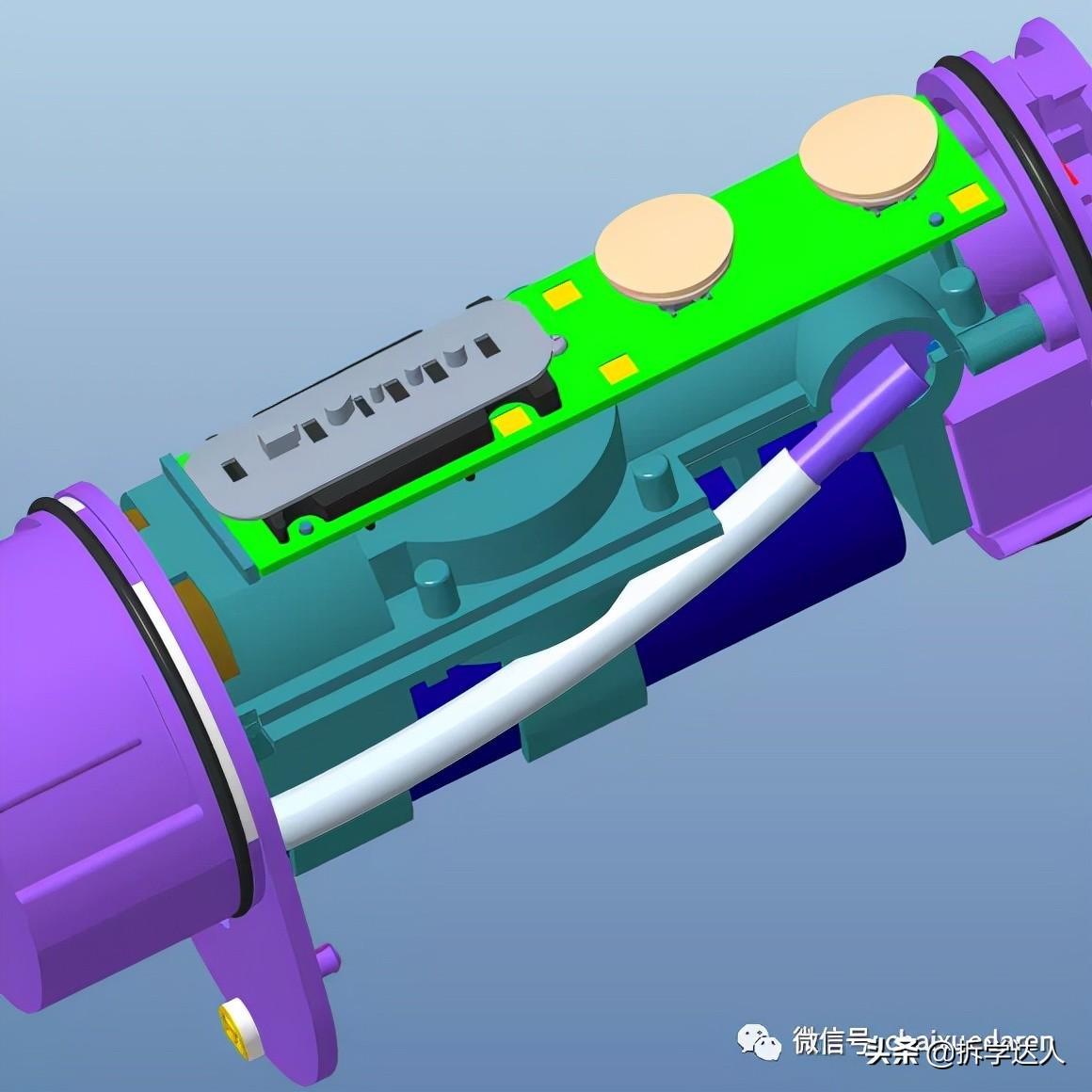

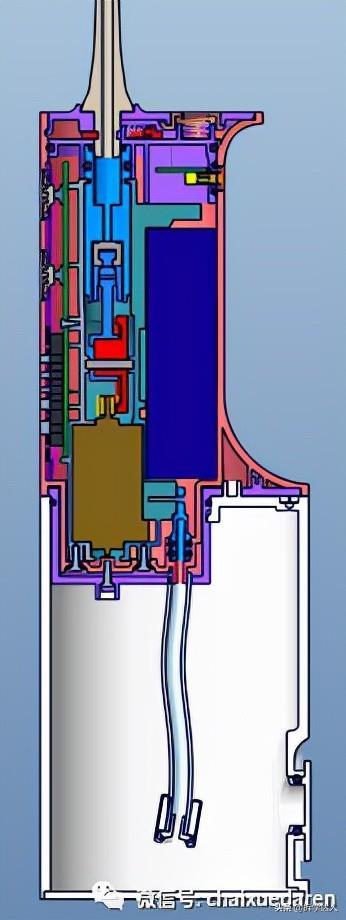

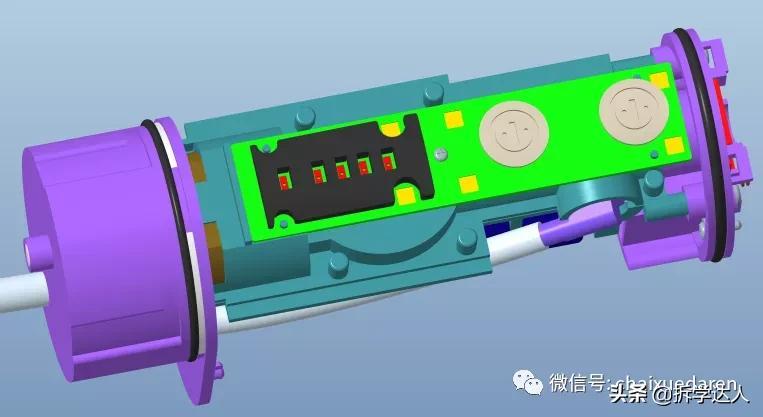

| 设计细节展示

拆学感想

1.整个结构设计过程看似简单，实则逻辑性很强，整体的布局，上下件到配合，都考虑的很全面，对于没做个此类产品设计的朋友，有很好的参考价值。

2.产品的方式设计基本上都是O形防水圈侧防水，这样的好处是可以购买到现成型号大小的防水圈，就算开模，精度要求也不是非常高，特别是弹性收缩率的公差好控制，其次就是侧防水要比正压防水性好，密封性高，对塑胶成型变形度要求低，正压要求强度与平整度非常高。

3.按压快拆冲牙头结构设计巧妙，具有参考价值。
