什么是金属瓦？

各位设计师

大家好！

在坡屋顶结构中用到最多的材料是

瓦材

比如泥瓦、琉璃瓦、陶瓦等等

不过以上瓦材都有使用时限和拼缝防水等问题

因此，为解决这些问题更为匹配

现代建筑设计审美，由此出现了

金属瓦

有个比较有趣的案例

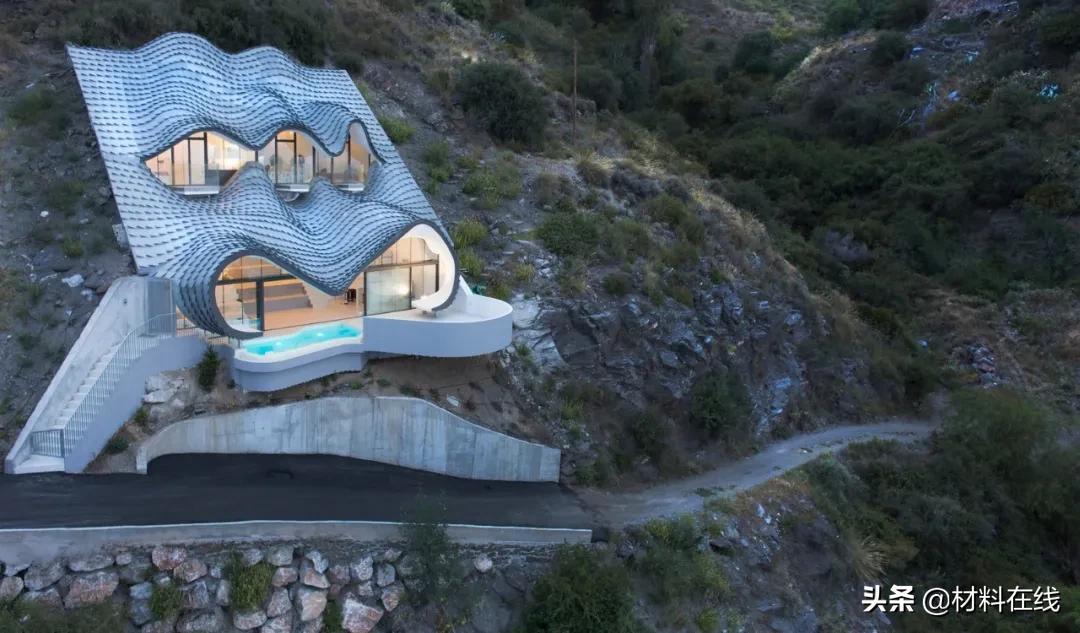

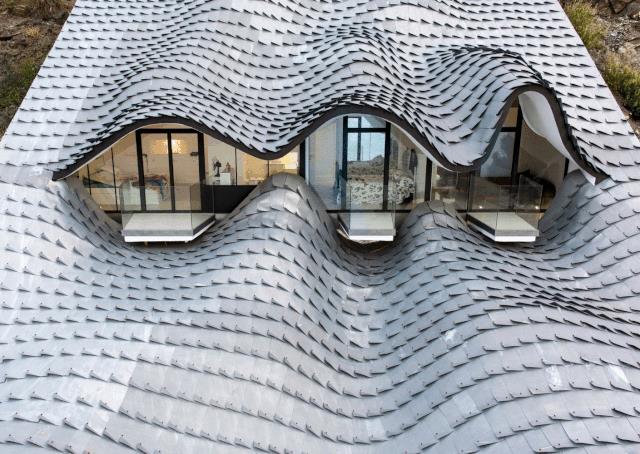

还记得这个悬崖上的怪脸住宅吗？

这座房子的大部分主体空间位于陡峭的崖壁内部

有着类似鳞片的金属（锌板）瓦材表皮

屋顶上的瓦片全部手工制作并利用手工铺制

设计过程利用数字方法实现

现在使用金属瓦片的人越来越多

其优点也很明显，持久耐用

一般来说，金属瓦材屋顶安装好了之后

屋顶与建筑同寿命

那么金属瓦材还有哪些特性呢

一起来了解下！

金属瓦

“金属瓦”，指的是一种以金属为基础材料制作而成的材料，按照制作工艺可以分为石面金属瓦、漆面金属瓦以及金属本色瓦，能够代替传统的琉璃瓦、陶土瓦、水泥瓦、树脂瓦以及沥青瓦等，是一种新型的建筑外部装饰材料。

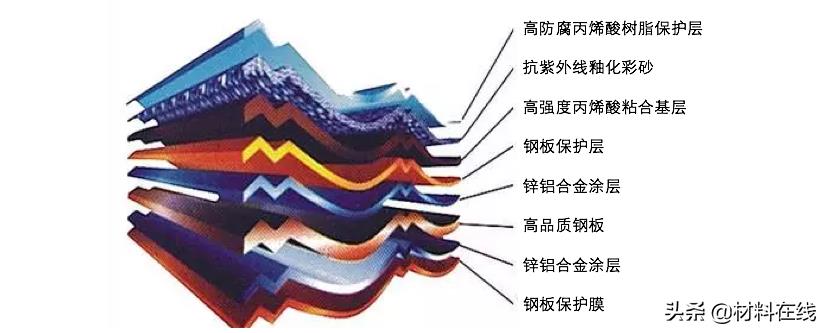

（金属瓦的构成，以彩石金属瓦示例）

金属瓦材作为屋盖材料

将结构层和防水层合二为一

瓦材的种类很多

有锌板、镀铝锌板、铝合金板

铝镁合金板、钛合金板

铜板、不锈钢板等等等

材料特性

质地较轻：金属瓦的重量较强，能够有效地减轻建筑物所承受的重量负荷，保证建筑的安全稳定性。

防火阻燃：金属瓦具有较强的防火性能，它的防火等级为A级，不会燃烧并且还有一定的阻燃能力。

稳定性高：金属瓦非常的坚固，可以承受暴雨、地震、冰雹等冲击，抗风力能够高达120mp(哩/时)。精确搭配和设计，能够使得屋顶更加的坚固，大大降低了屋顶塌陷的可能性。

可选性多：由于目前市面上生产的金属瓦，拥有非常丰富的颜色，并且在造型上也是多种多样的。因此消费者在选购时，有较多的可选择性。

施工简便：金属瓦材料对于建筑物的结构要求不高，设计和施工都比较方便简单，能够适用于多样的屋面造型。并且材料本身的重量轻，使用的配件简单，因此整体的安装过程比较轻松，大大降低施工的强度，缩短施工的工期。

回收再利用：金属瓦还有一个特点，就是它的可回收性，并且在回收之后能够百分之百的进行再利用，不会对环境产生污染和伤害。

材料分类

从表面质感来分：

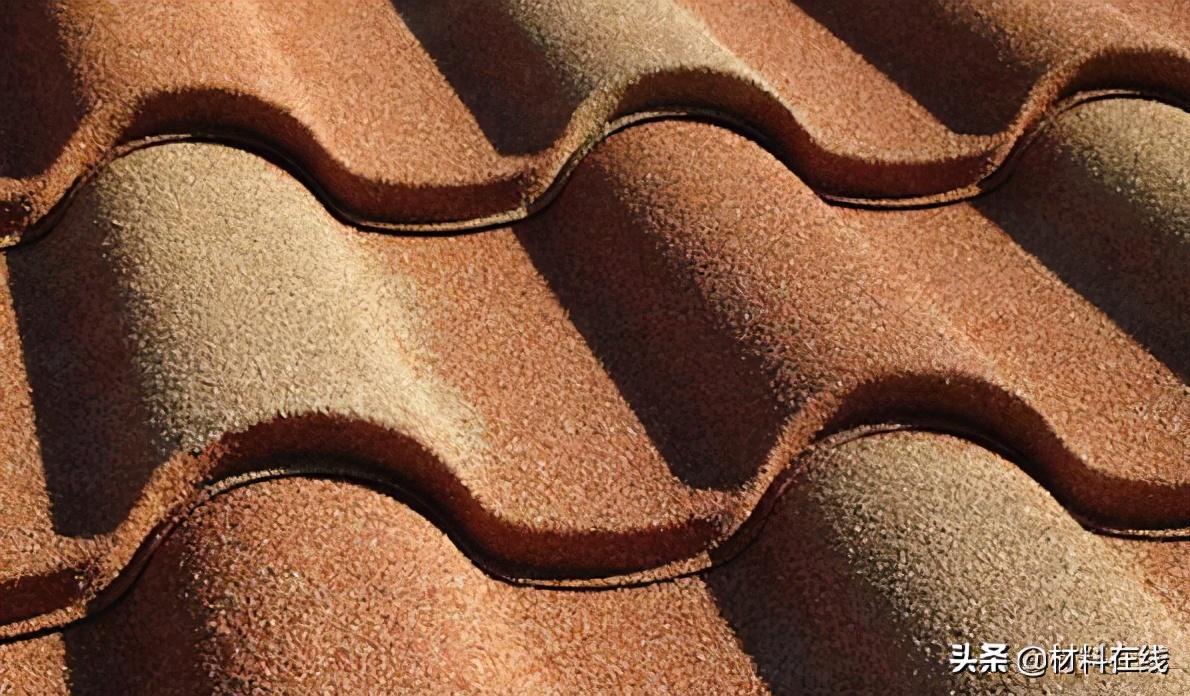

石面金属瓦：以镀铝锌钢板为基材模压成各种瓦型，再以水性丙烯酸树脂为粘合剂，粘合天然玄武岩颗粒做为表面的石面金属瓦；又称为彩石金属瓦。

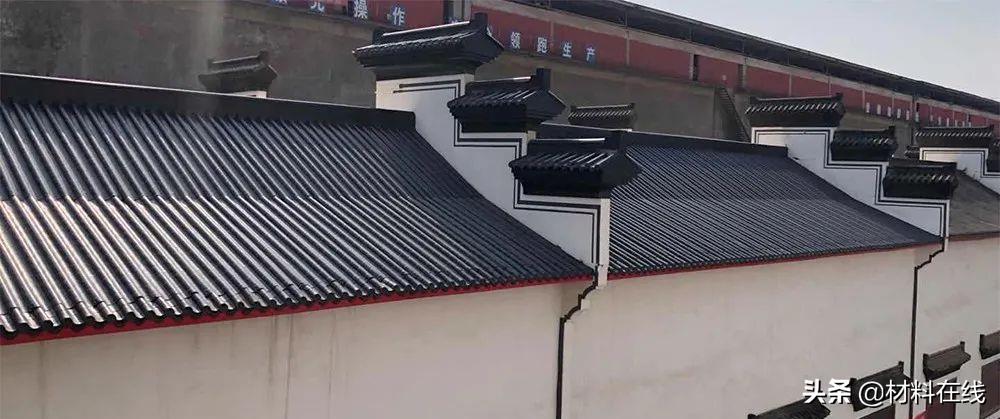

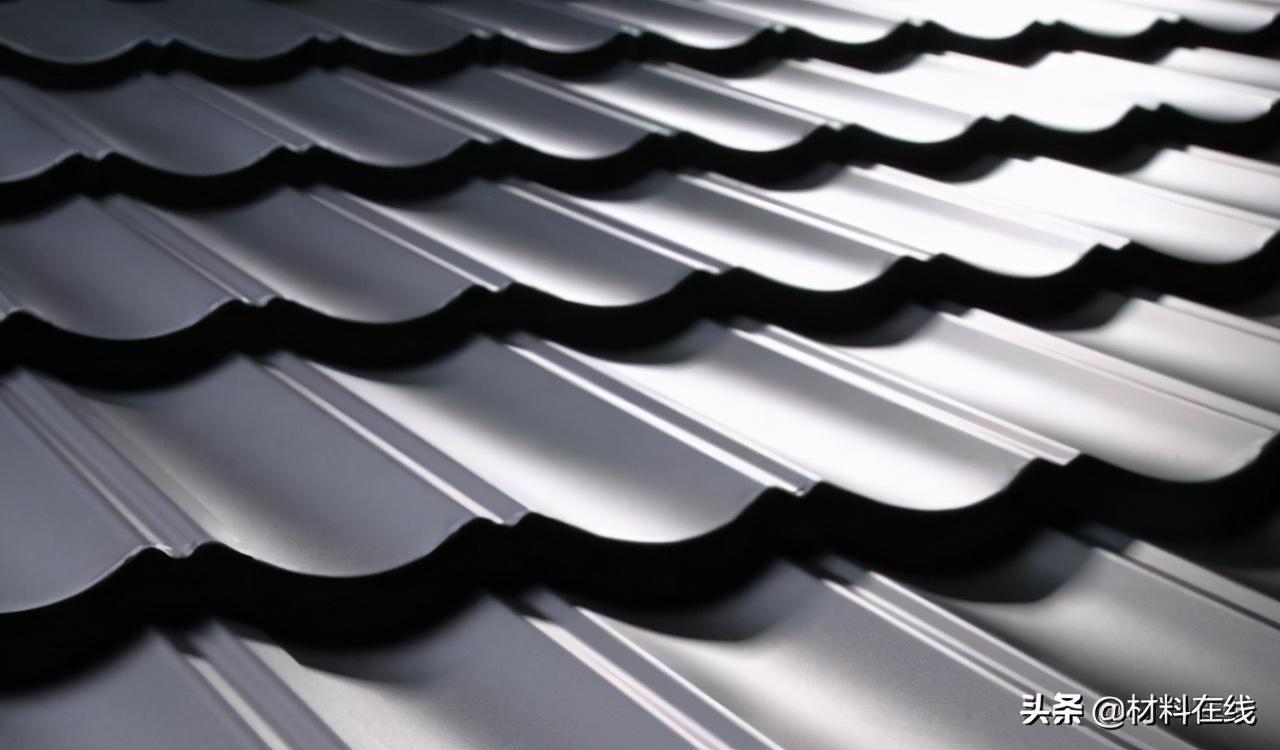

漆面金属瓦：镀铝锌钢板、镀锌钢板、铝镁锰合金等金属基材表面做漆面喷涂处理后做成瓦型用于屋面。

金属本色瓦：金属板材“本色”制作：纯铜板、钛锌板等表面不做涂层处理直接加工用于屋面，多用于高档屋面。

金属材料来分：

1、镀铝锌钢瓦：

① 超强的耐腐蚀性

② 抗高温氧化，在315摄氏度的高温环境下，不发生任何变色或变形；

③ 热反射率高，本产品的热反射率高于75%，是镀锌板的2倍。

2、不锈钢瓦：

① 表面美观以及使用可能性多样化；

② 耐腐蚀性能好，比普通钢长久耐用；

③ 强度高，因而薄板使用的可能性大；

④ 耐高温氧化及强度高，因此能够抗火灾；

⑤常温加工，即容易塑性加工；

⑥ 清洁，光洁度高，焊接性能好

3、铝镁锰瓦：

① 重量轻；铝的密度为2.73g/cm3,只有钢的1/3。

② 强度高；通过成份配置、加工和热处理方法可以达到很高的强度。

③ 耐腐蚀；具有自我防锈能力，形成的氧化层，可防止金属氧化锈蚀，耐酸碱性好。

④ 可塑性好，易加工；

⑤ 良好的导电性能；非磁化和低电火花敏感度，可以防电磁干扰和降低特殊环境下的易燃性；

⑥ 安装方便；铝金属可以铆接、焊接、胶粘等多种方式连接 8.环保，100%可循环回收利用。

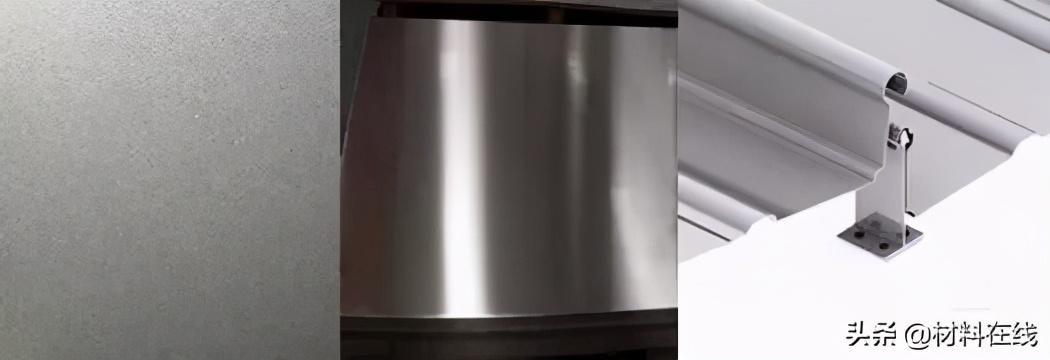

镀铝锌钢瓦 | 不锈钢瓦 | 铝锰镁瓦

4、钛锌瓦：

① 使用寿命长，金属面层具80—100年的生命期；

② 依靠本身形成的碳酸锌保护层保护，可防止面层进一步腐蚀，无须涂漆保护，具真正的金属质感，并有划伤后自动愈合不留划痕、免维护等特点；

③ 板材具良好的延伸率和抗拉强度；

④ 可塑性好；

⑤ 可在现场三维弯弧异型。

5、钛锌贴合瓦：

① 使用寿命长。钛锌合金面板表面能自然形成一层致密的氧化层（碳酸锌盐），防止被进一步腐蚀，可在大气状况差的环境使用。

② 面板不需涂装或其它防腐处理，具有金属质感。

③ 面板具有自我修复功能，划伤后自动愈合不留痕迹。

④ 刚性大，不易弯曲变形。

6、铜瓦：

① 腐蚀性能很好、经久耐用、可以回收，

② 它有良好的加工性可以方便地制作成复杂的形状，

③ 而且它还有美观的色彩。

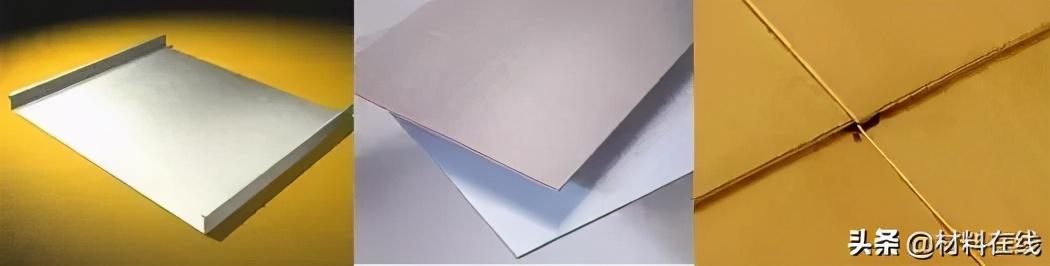

（ 钛锌瓦 | 钛锌贴合瓦 | 铜瓦）

金属瓦屋面系统和施工工艺

金属瓦屋面系统：

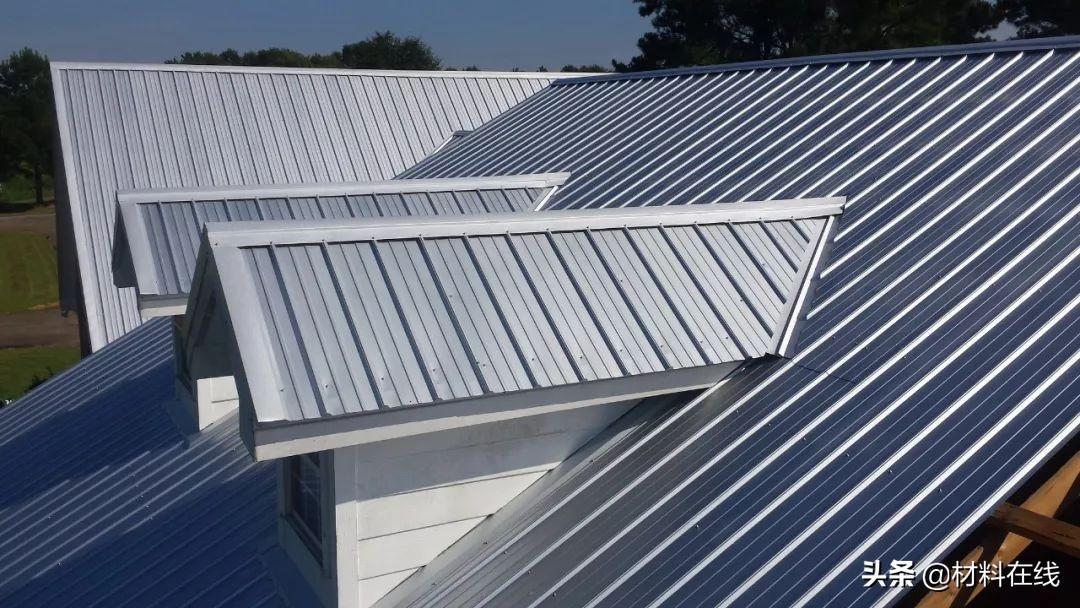

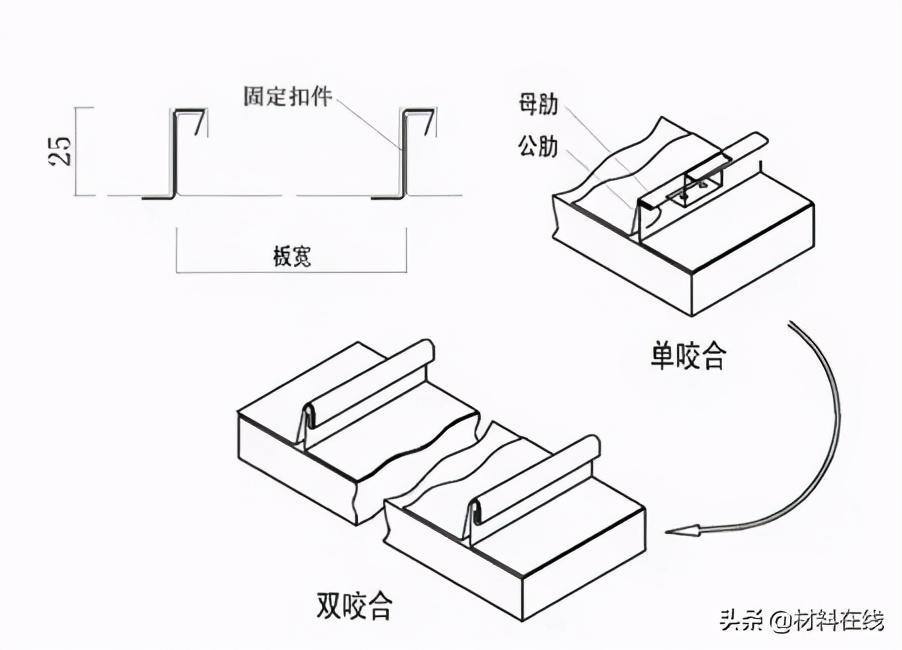

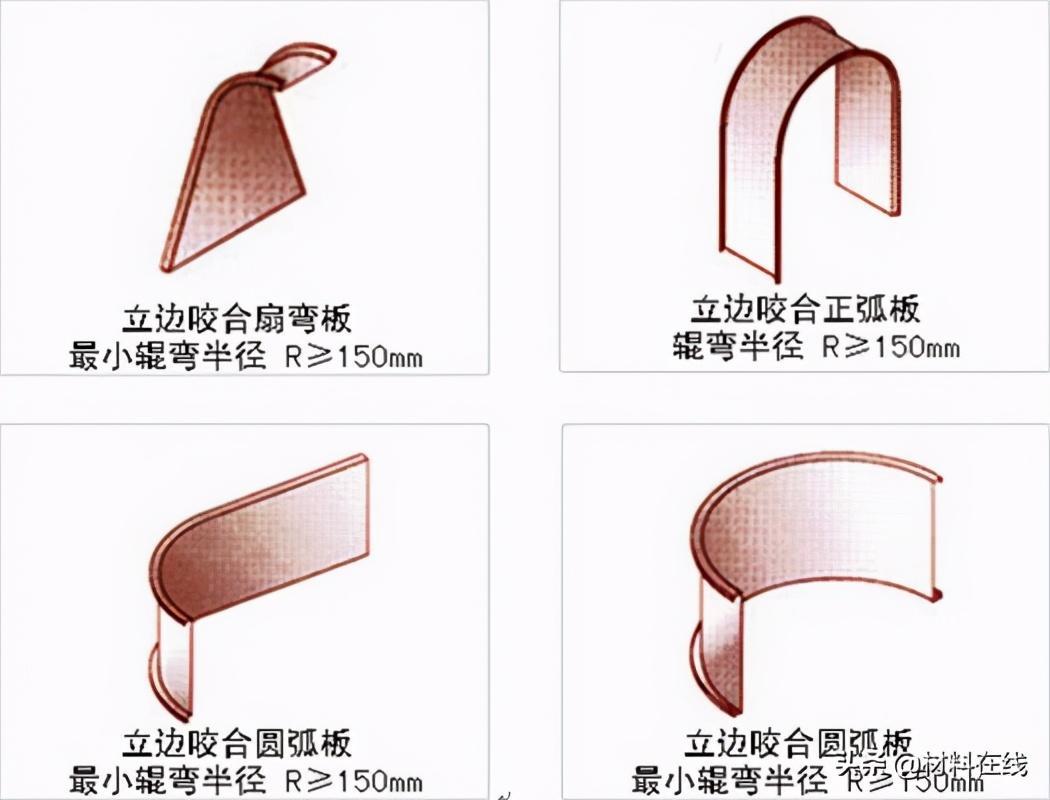

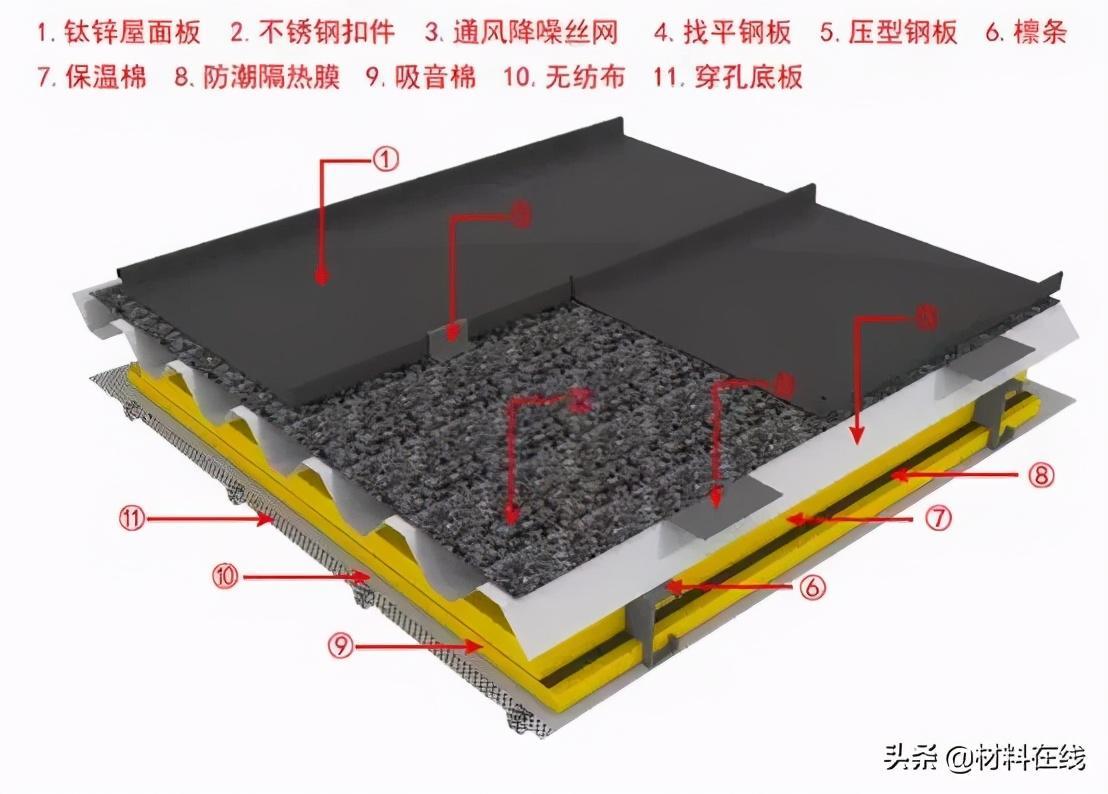

1、25/32典型系统：

普遍运用于≥3°的坡屋面及弧型屋面以及倾斜度小于25度的屋顶，通过预制底板工艺，25/32毫米高的接口立边已成为国际通用标准。

立边的曲折和密封可以通过手动或机器进行，同时可以轻松实现诸如凸曲线、凹曲线或圆锥组合之类的特殊设计，为传统建筑增添现代设计的风采。整体结构性防水，结构安全，能抵抗高强负风压，在台风、暴雨地区尤其适用。

（25/32典型系统↑）

（25/32典型系统↑）

（25/32典型系统↑）

（25/32典型系统↑）

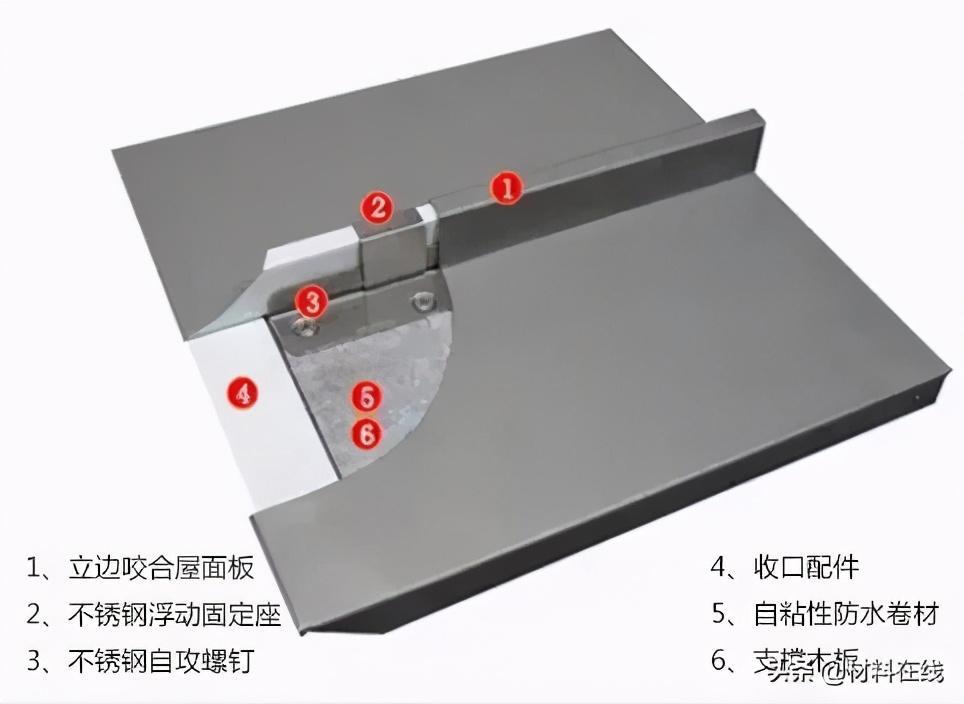

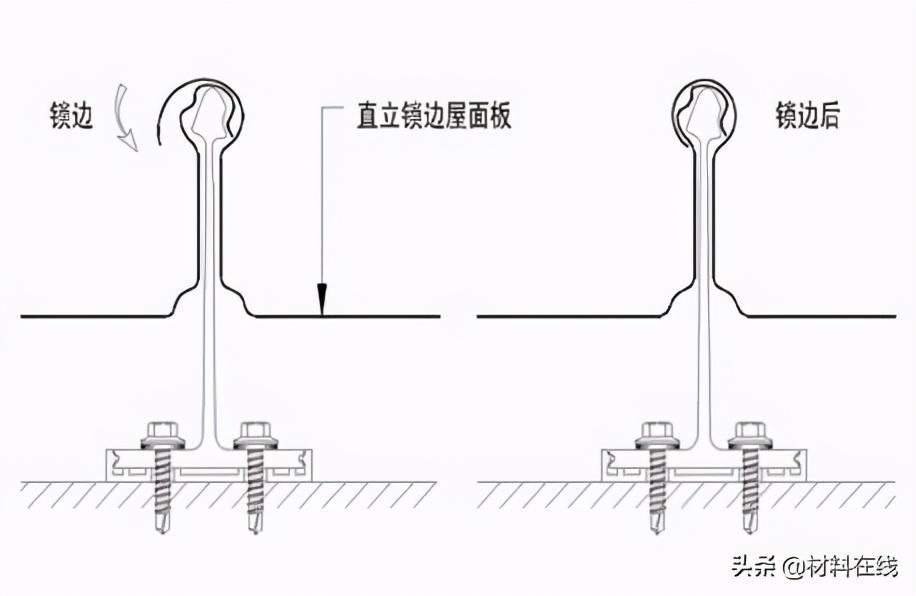

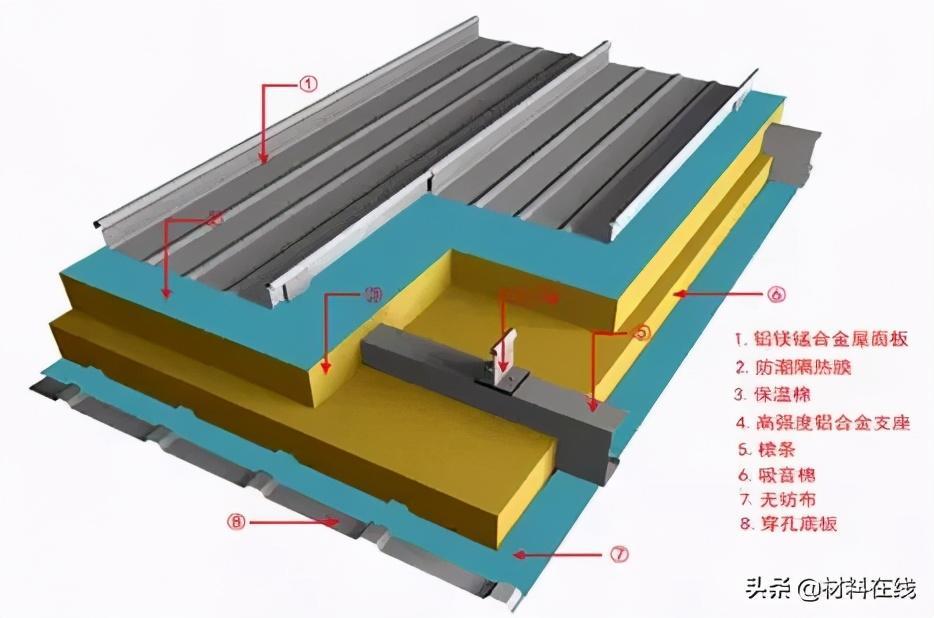

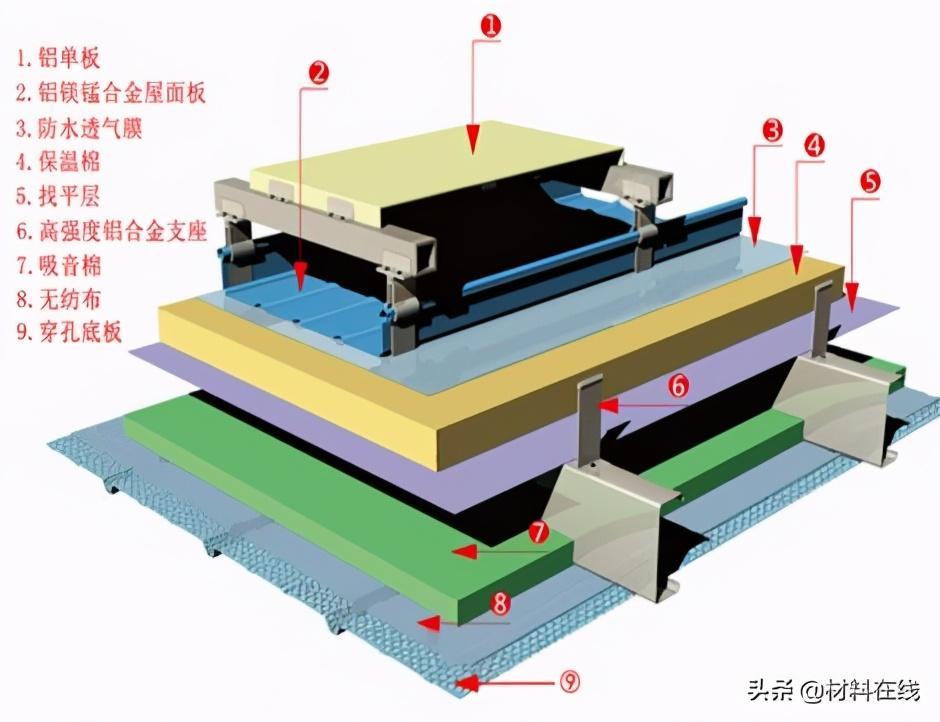

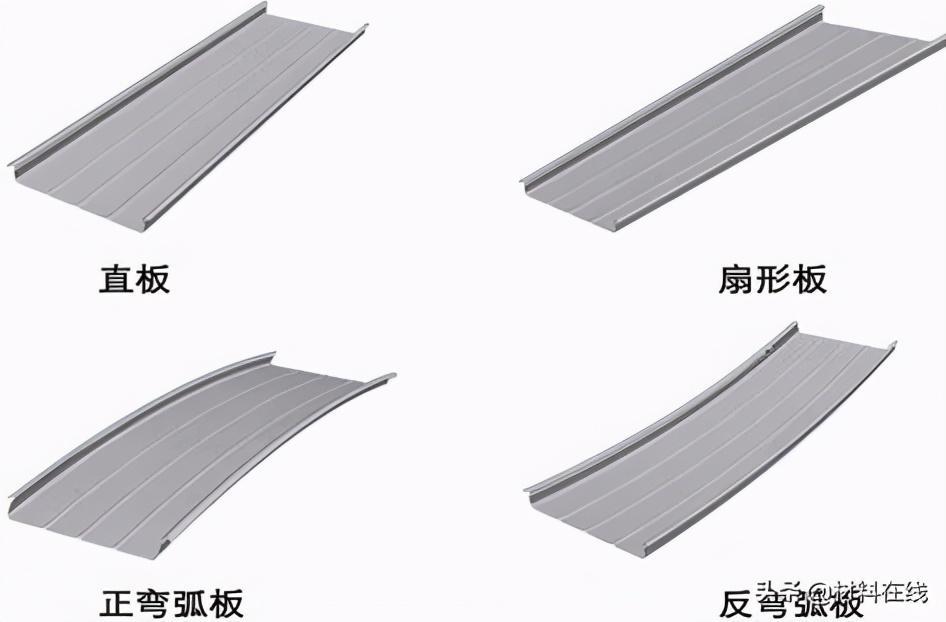

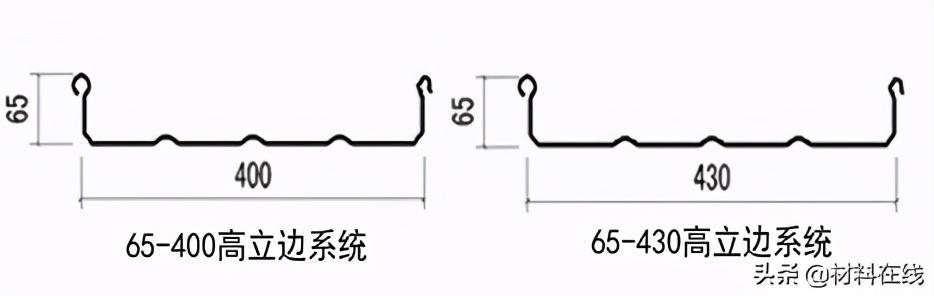

2、65典型系统：（本系统适用于坡度≥1.5°的屋面或墙面）

1、结构自防水设计，板块与板块直立锁边，防水可靠；

2、排烟口、天窗、管线的出口可直接穿出，附件采用焊接工艺，确保水密性；

3、大跨度（≤200m）单板可通长无驳口、无钉孔，施工简单，锁合牢固；

4、咬合边与隐蔽支座形成的连接方式，可解决因热胀冷缩产生的破坏力。

5、支座的绝缘垫块，解决了金属屋面系统的热传导问题

（65典型系统↑）

（65典型系统↑）

（65典型系统↑）

（65典型系统↑）

（65典型系统↑）

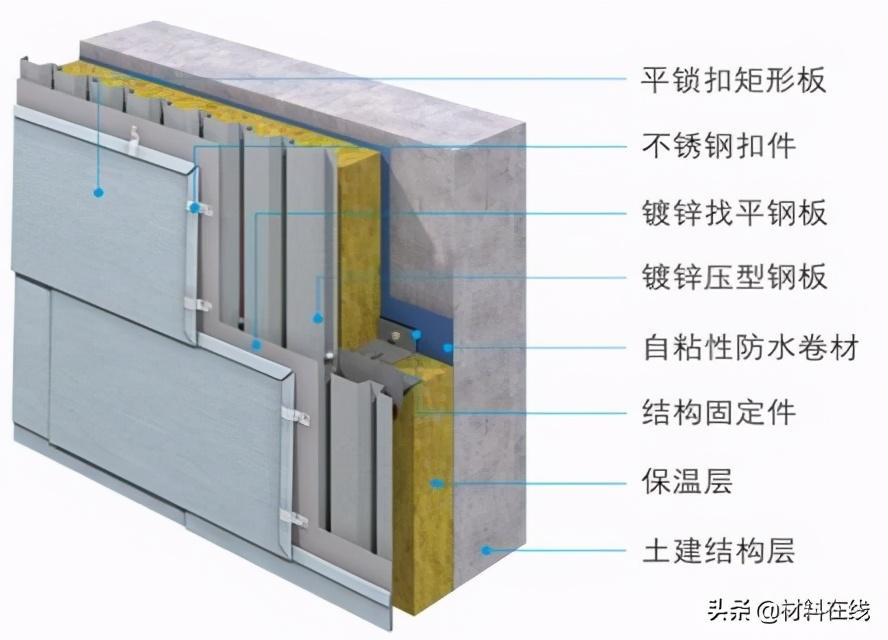

3、平锁扣系统：（本系统适用于≥30°以上的坡屋面和幕墙系统)

整体结构性防排水，层次感强，视觉效果突出，古典建筑风格；瓦片平锁扣系统几乎可以适合在任何形状的建筑物表面安装，实现建筑设计的几何多样化；安装简便，用扣件固定在下层支撑结构上，无需繁杂的机械安装。

（平锁扣系统↑）

（平锁扣系统↑）

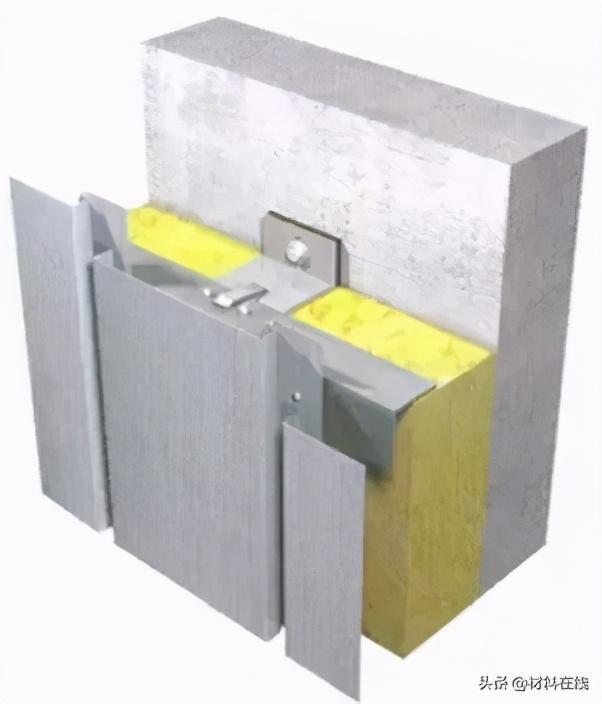

4、内嵌板墙面系统：(适用于平直或弯曲墙面)

可横向或竖向铺设。可选择不同尺寸的板型，有极佳的表面平整度和优雅的外观板缝，安装十分方便.。常用材料：钛锌板、太古板、铝镁锰合金板、不锈钢板。

（内嵌板墙面系统↑）

施工流程：

测量放线→找平层施工→JS防水施工→放线→L型角码安装→顺水条安装（方钢）→放线→挂瓦条安装（方钢）→金属瓦安装→板缝处理→表面清理。

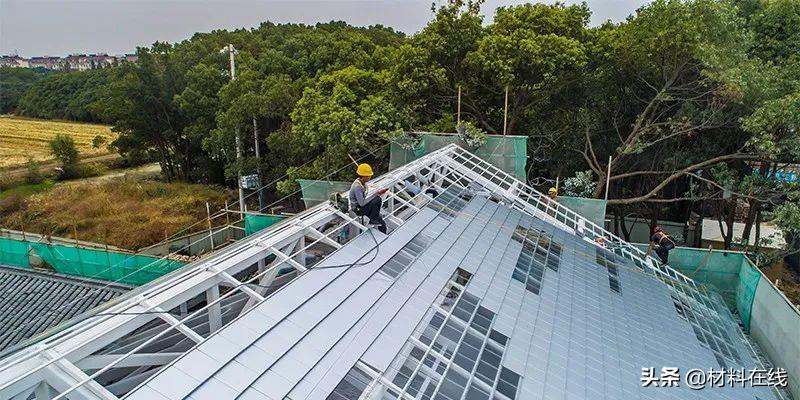

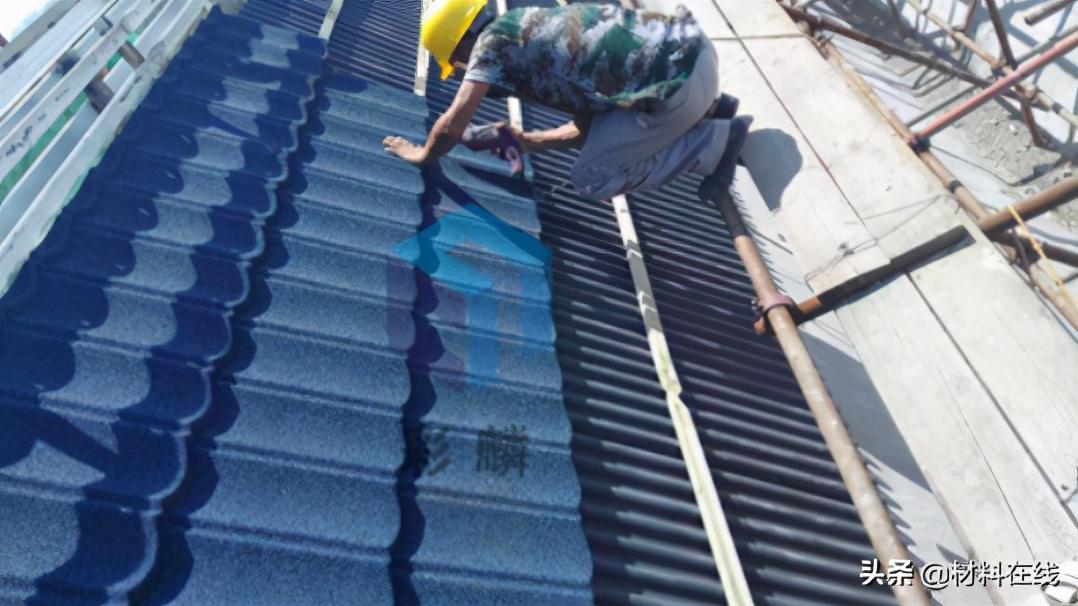

金属瓦安装：

1、将金属瓦固定在挂瓦条上，固定方式为金属燕尾钉水平钉设（见附图）要求每片瓦不少于5颗，固定牢固，伸入挂瓦条不小于20mm。

2、安装顺序由下到上，从左到右或是从右到左按排分别进行安装。

3、金属瓦需要进行裁切时，做好折弯预留量，并且划好裁切线，裁切选用专用铡刀裁边，折边处用专用折边机处理。

4、节点处理

板缝处理：采用中性硅酮胶密封处理。首先将板面的保护层去掉，并将板缝处的尘土及油迹清洗干净，等干燥后涂上一层密封胶，待胶面初干时用腻子刀将表面刮成所需要的形状，并使其表面平整光滑。

表面清理：施工完毕后，对屋面进行清理，屋面对于物品清理干净，保持屋面洁净。

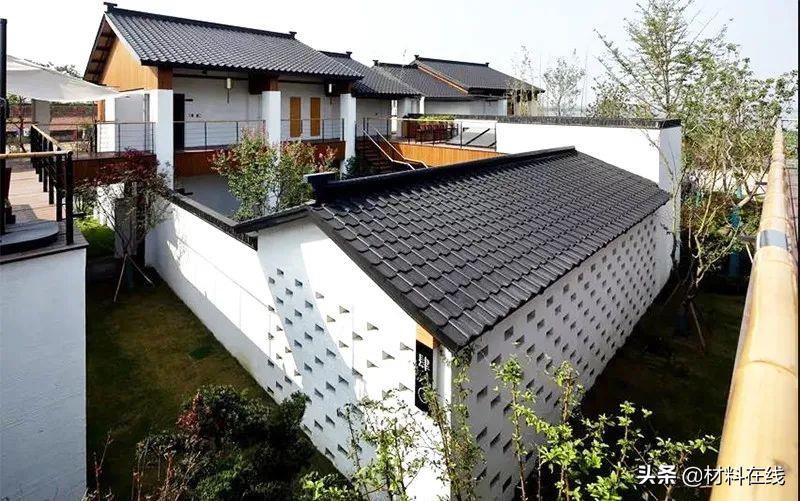

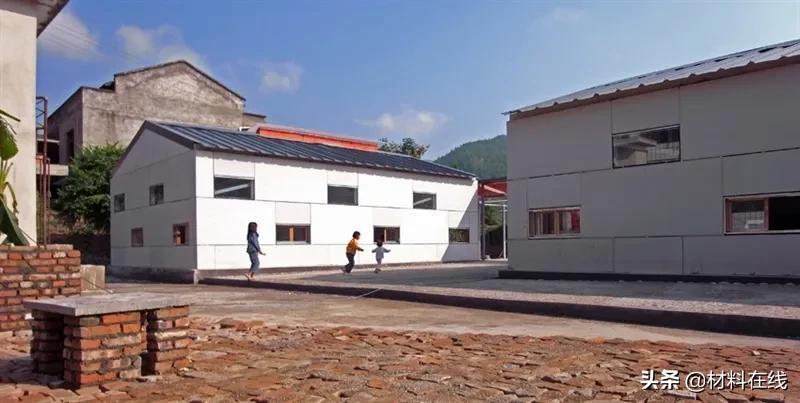

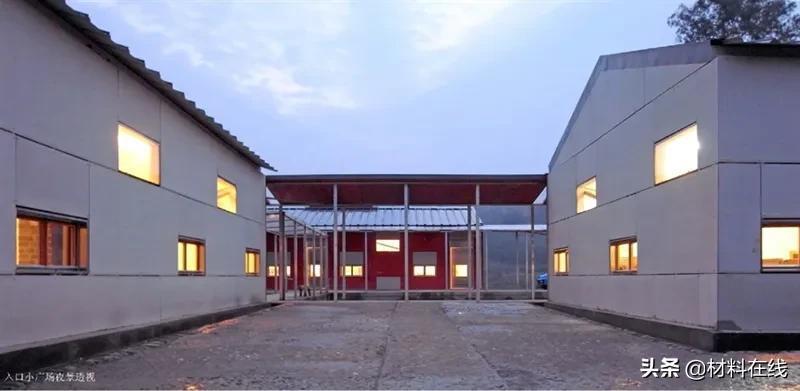

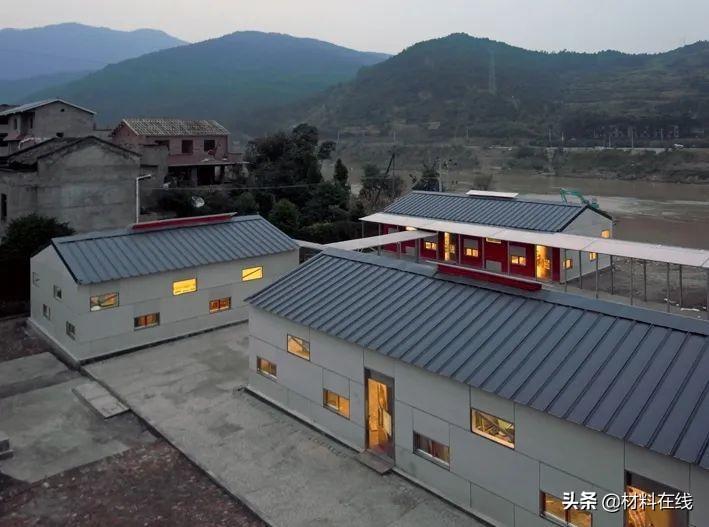

- 四川剑阁县下寺村新芽小学 -

▼

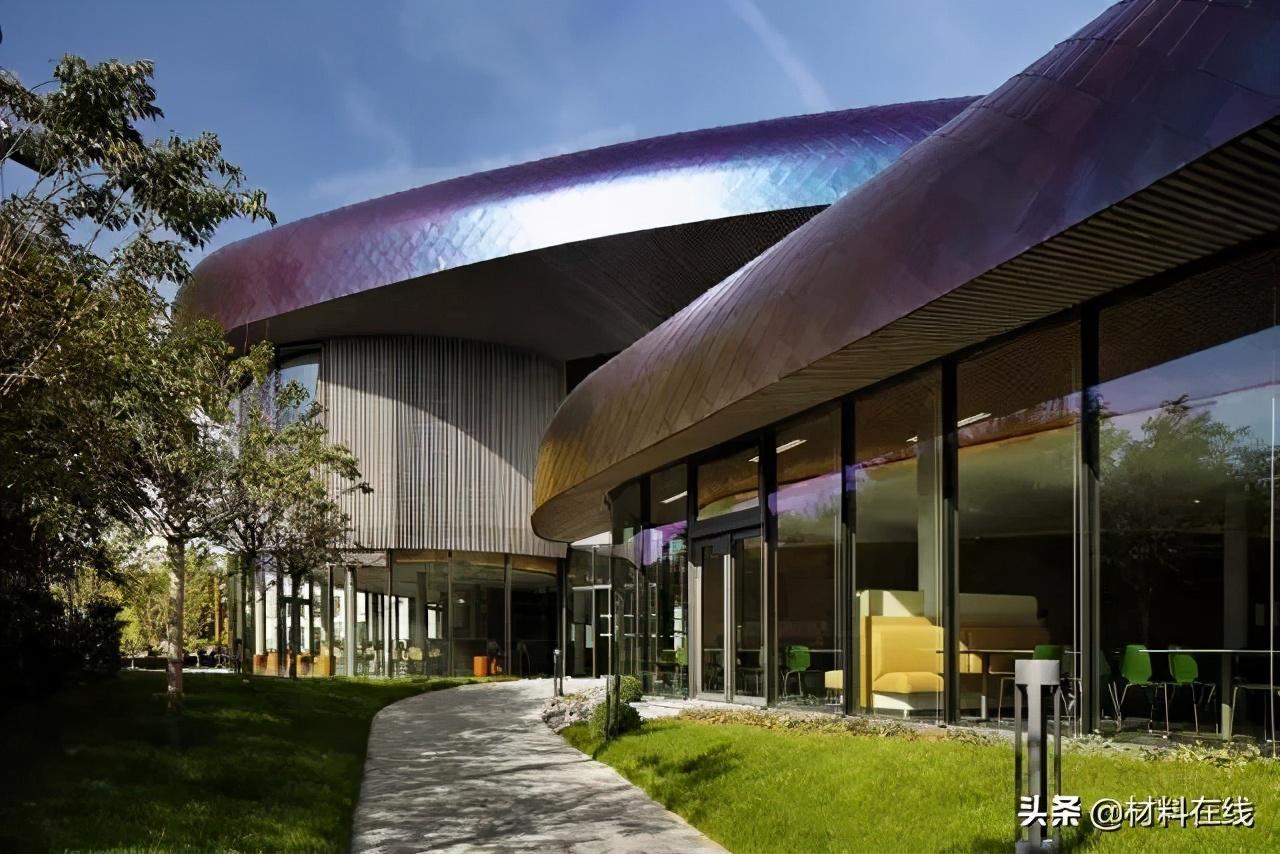

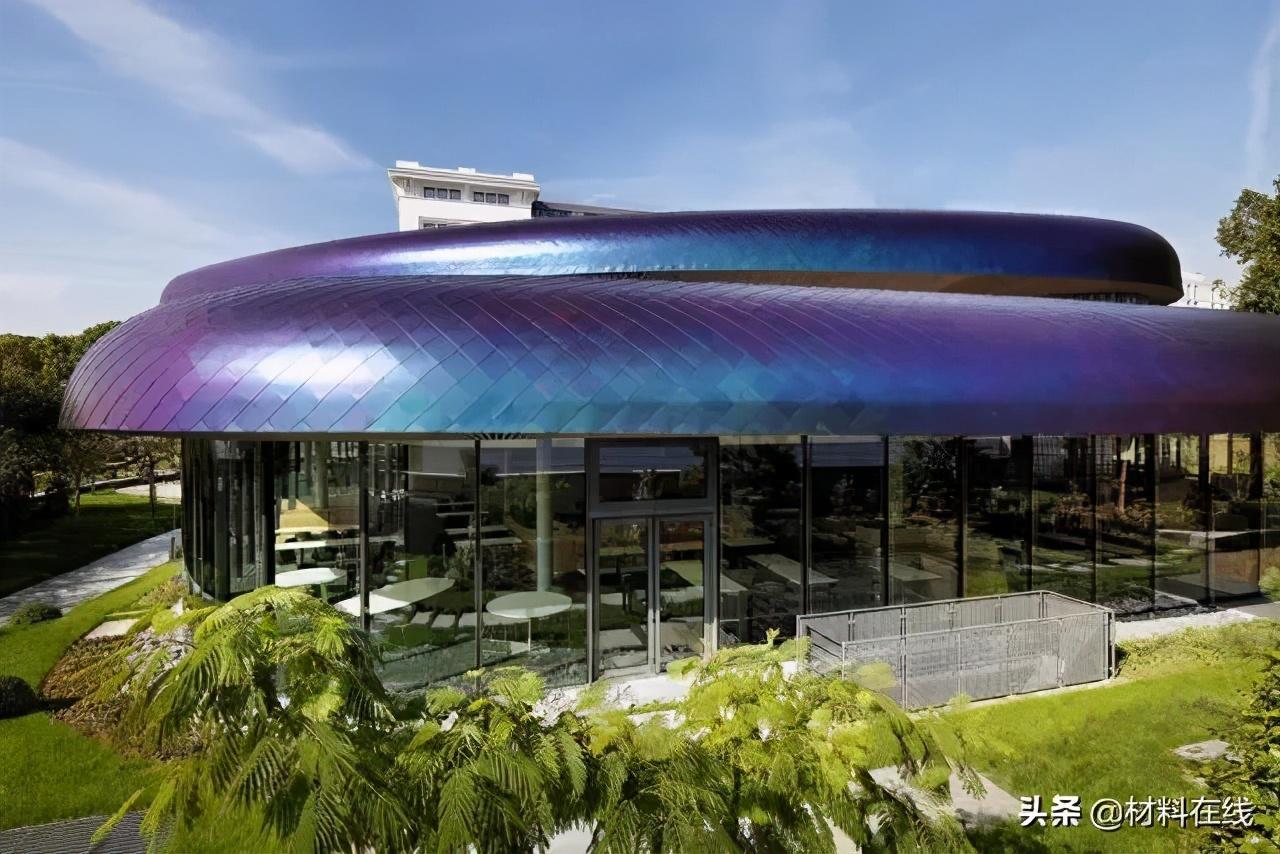

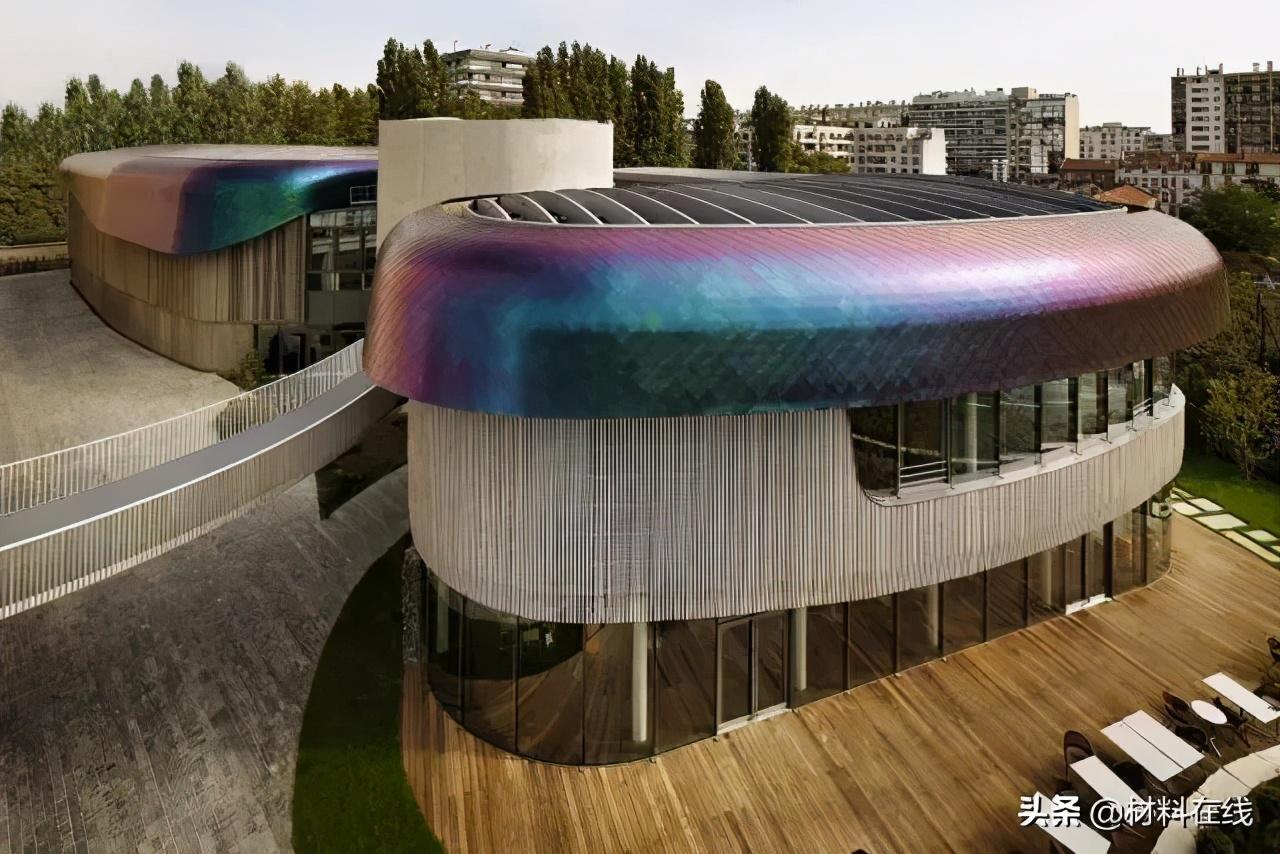

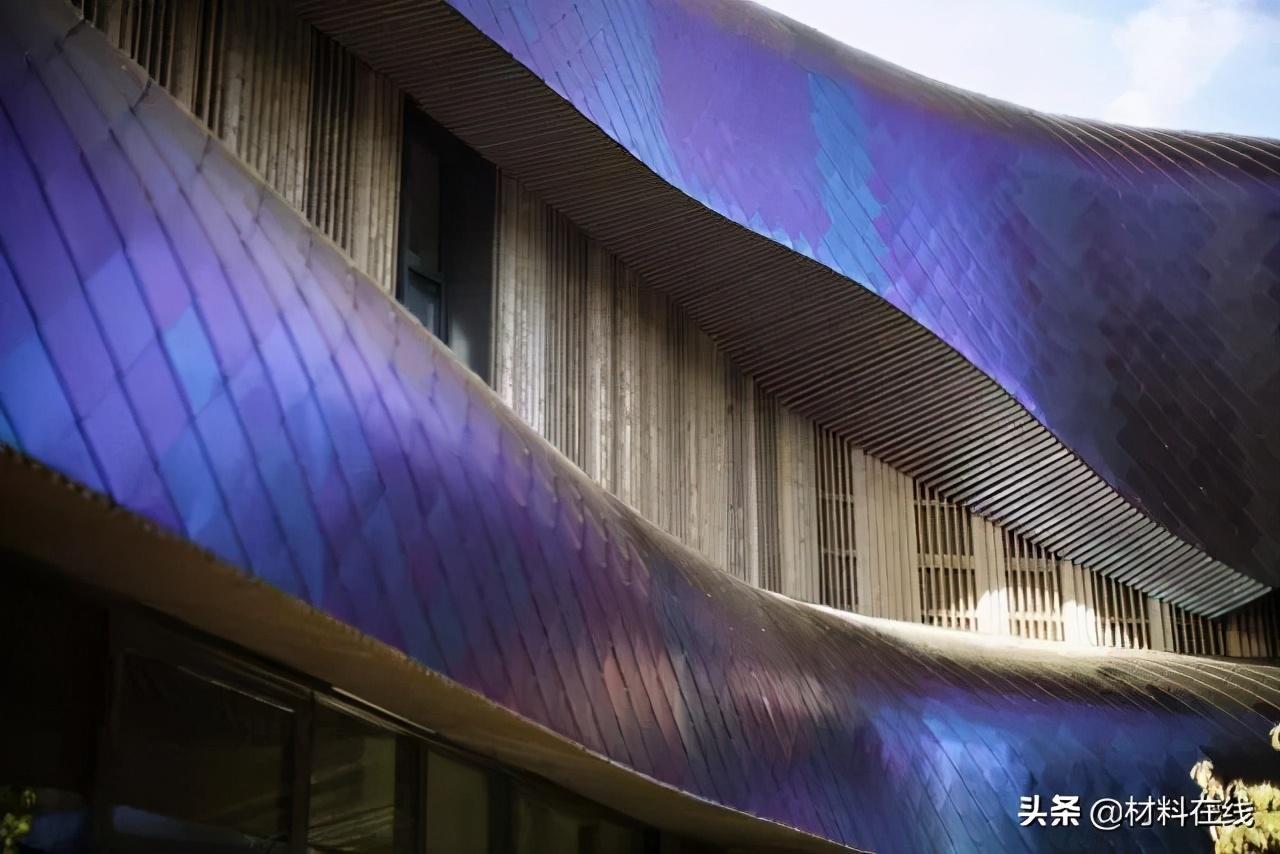

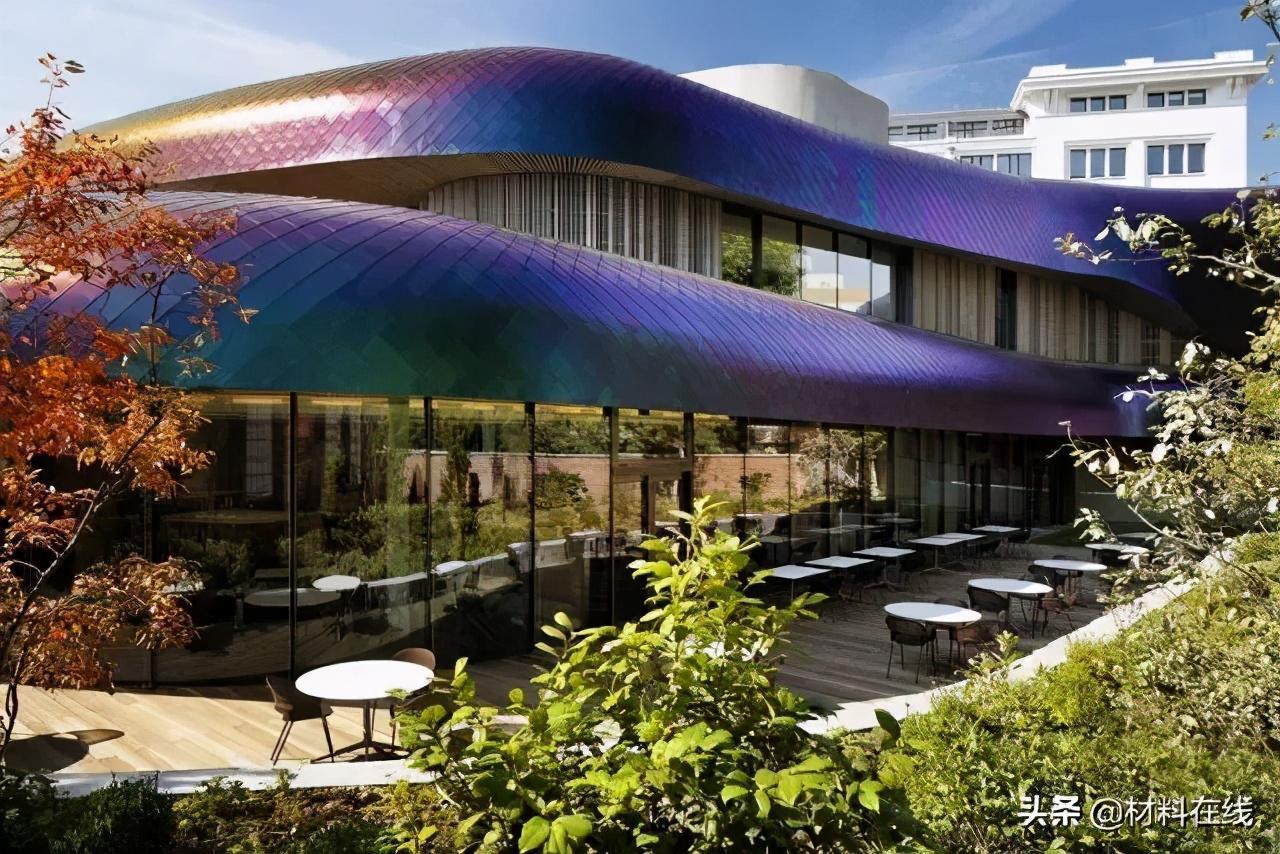

- 法国企业总部改扩建 -

▼

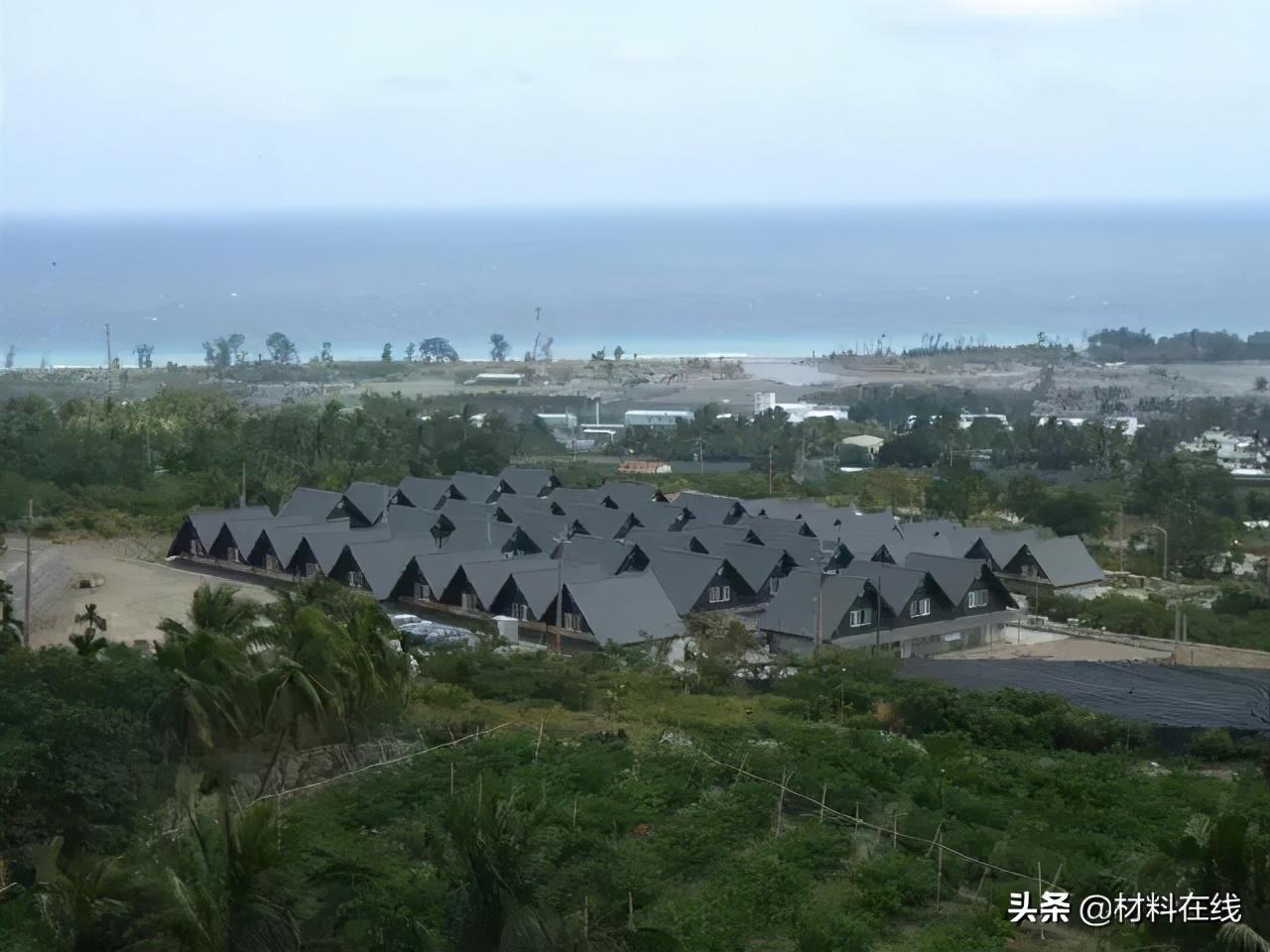

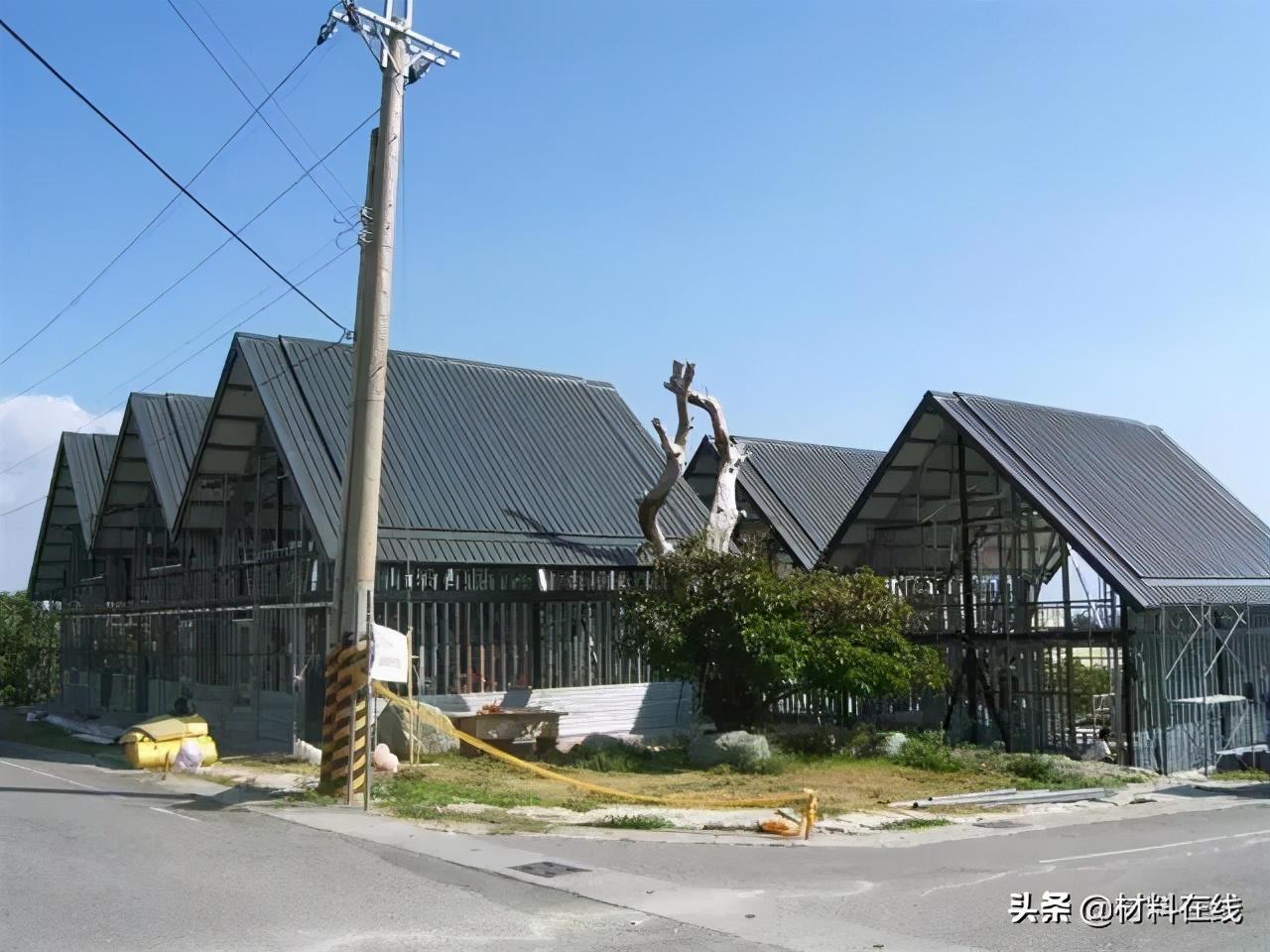

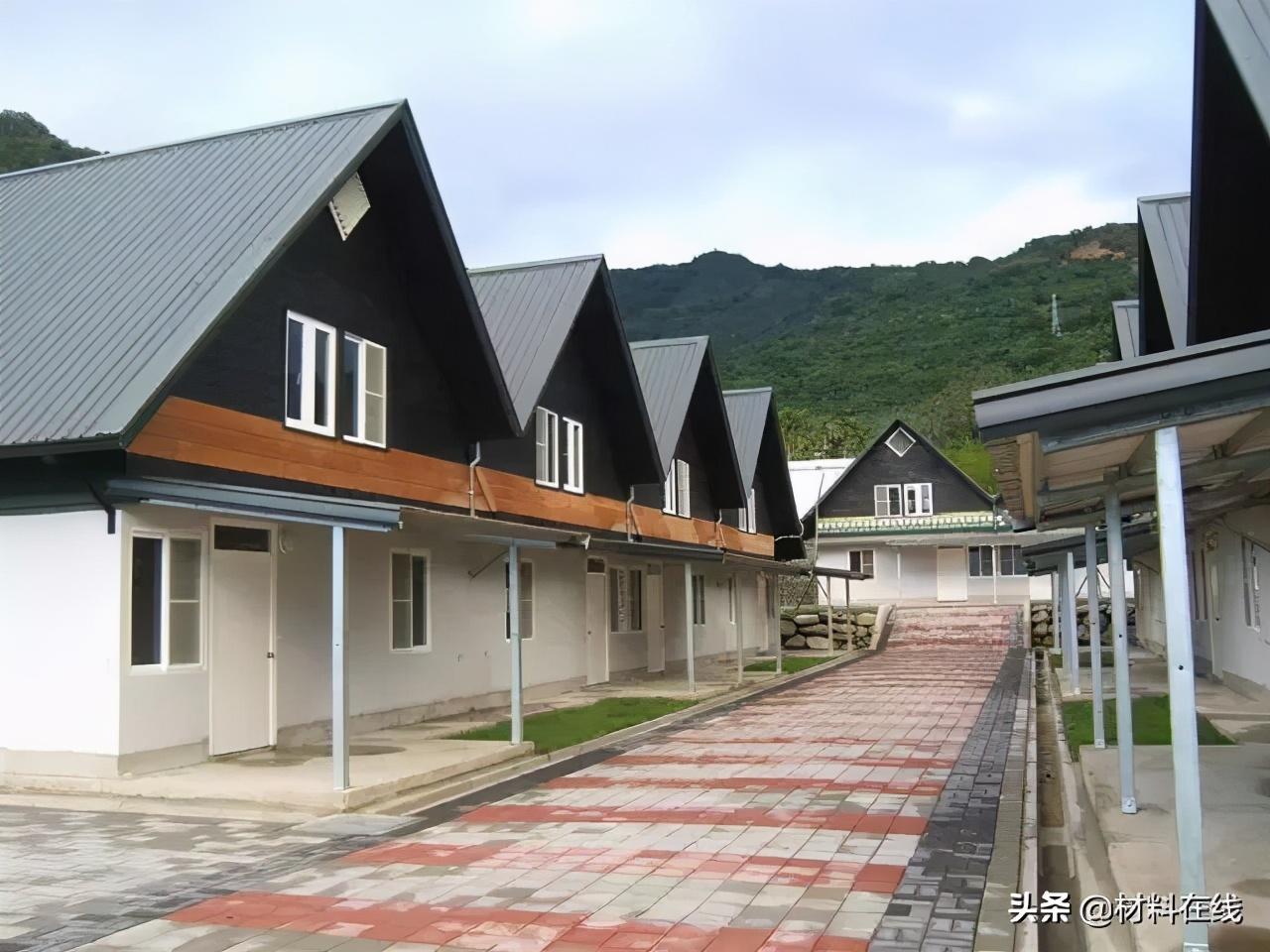

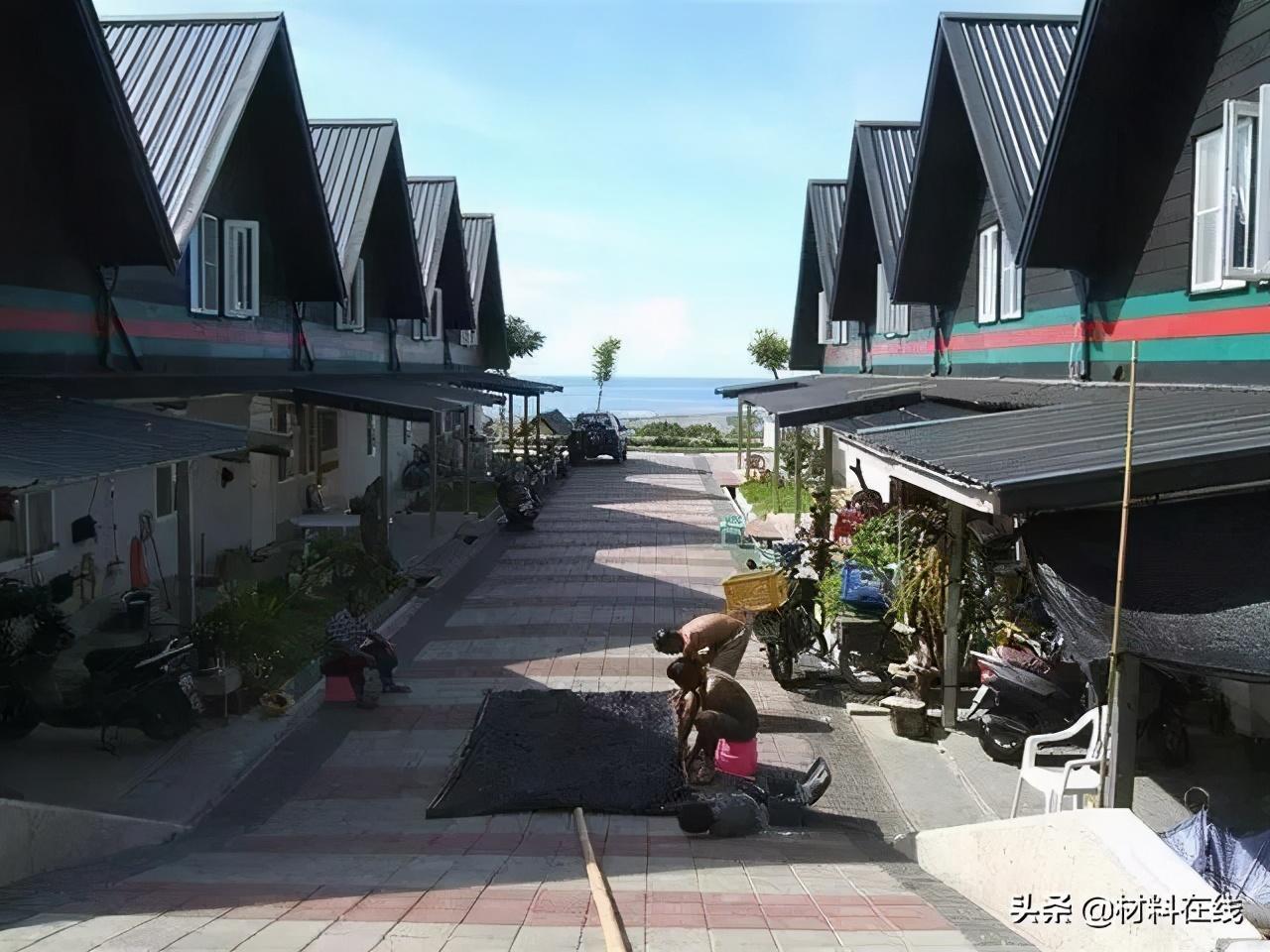

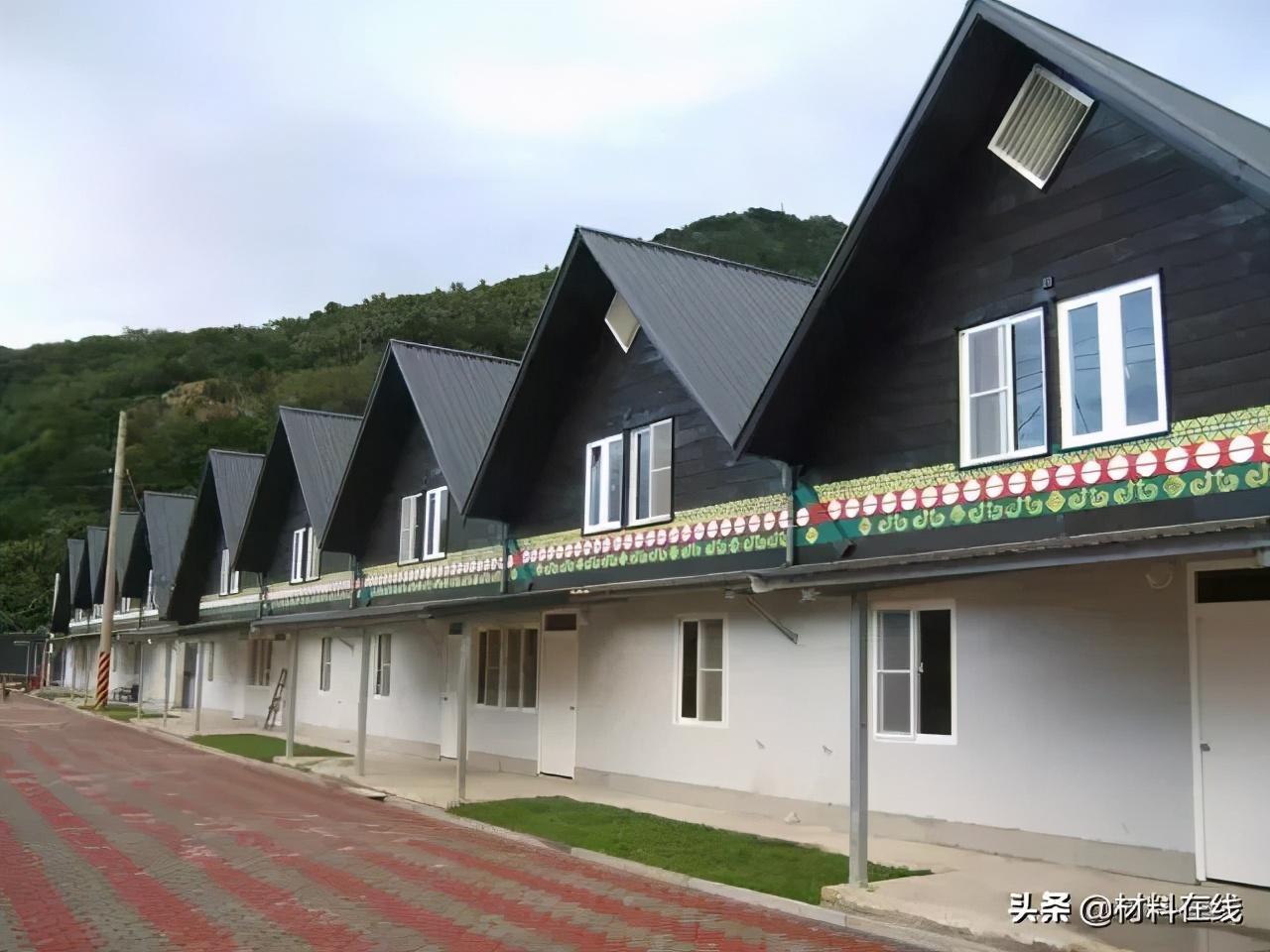

- 台东太麻里介达中继屋 -

▼

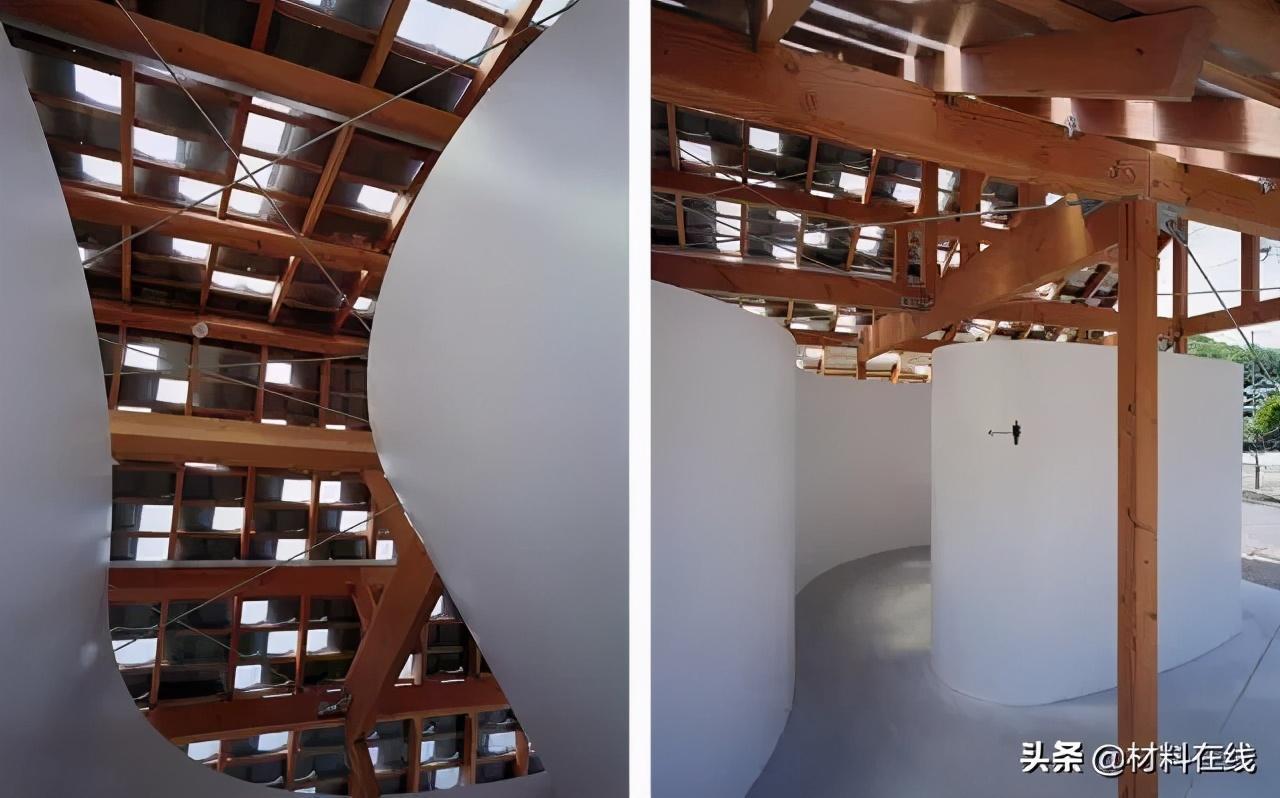

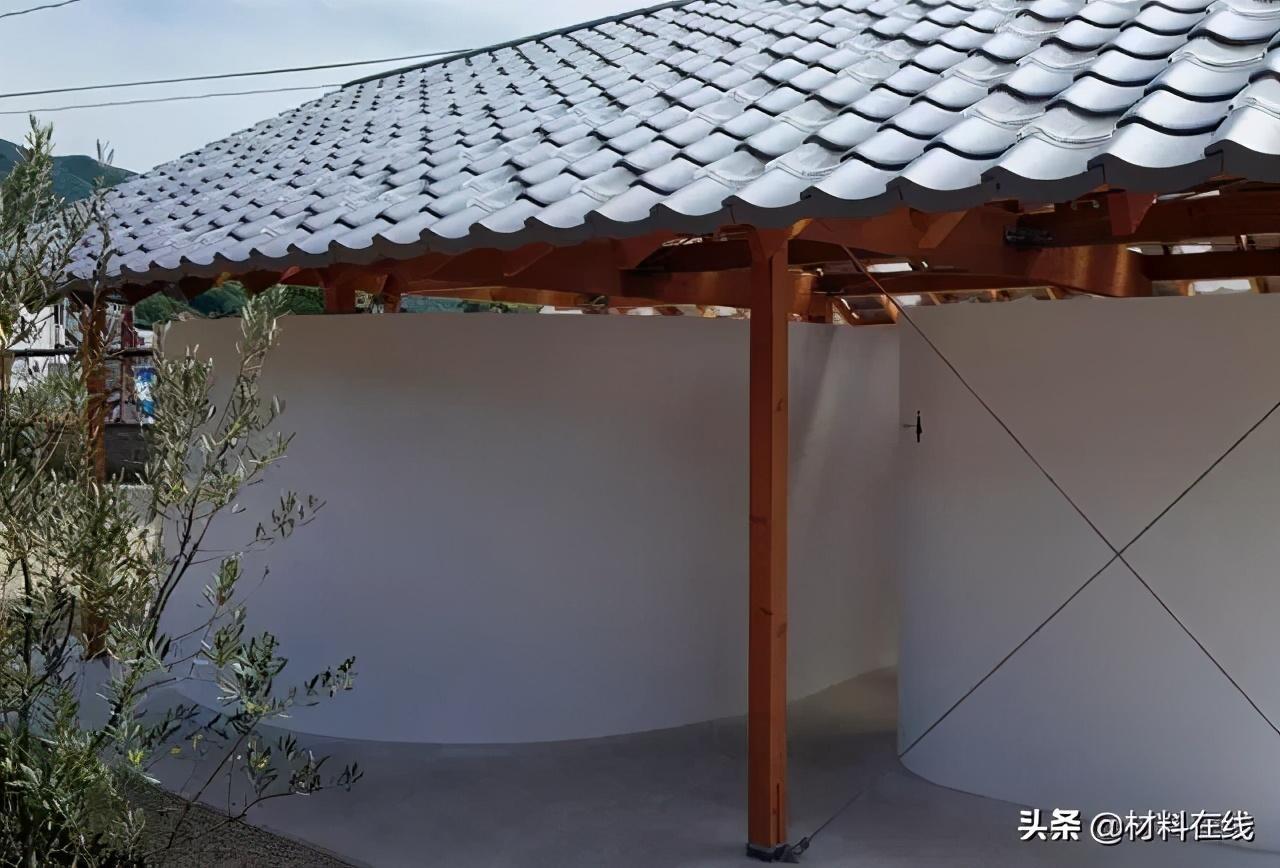

- 日本“光影曲墙” -

▼

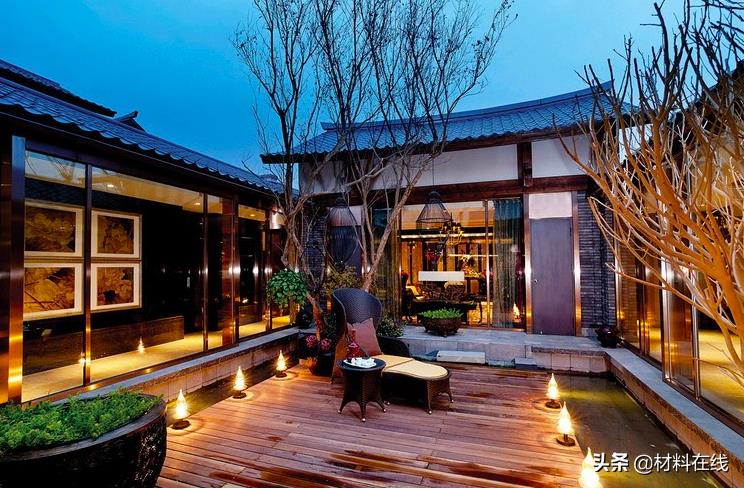

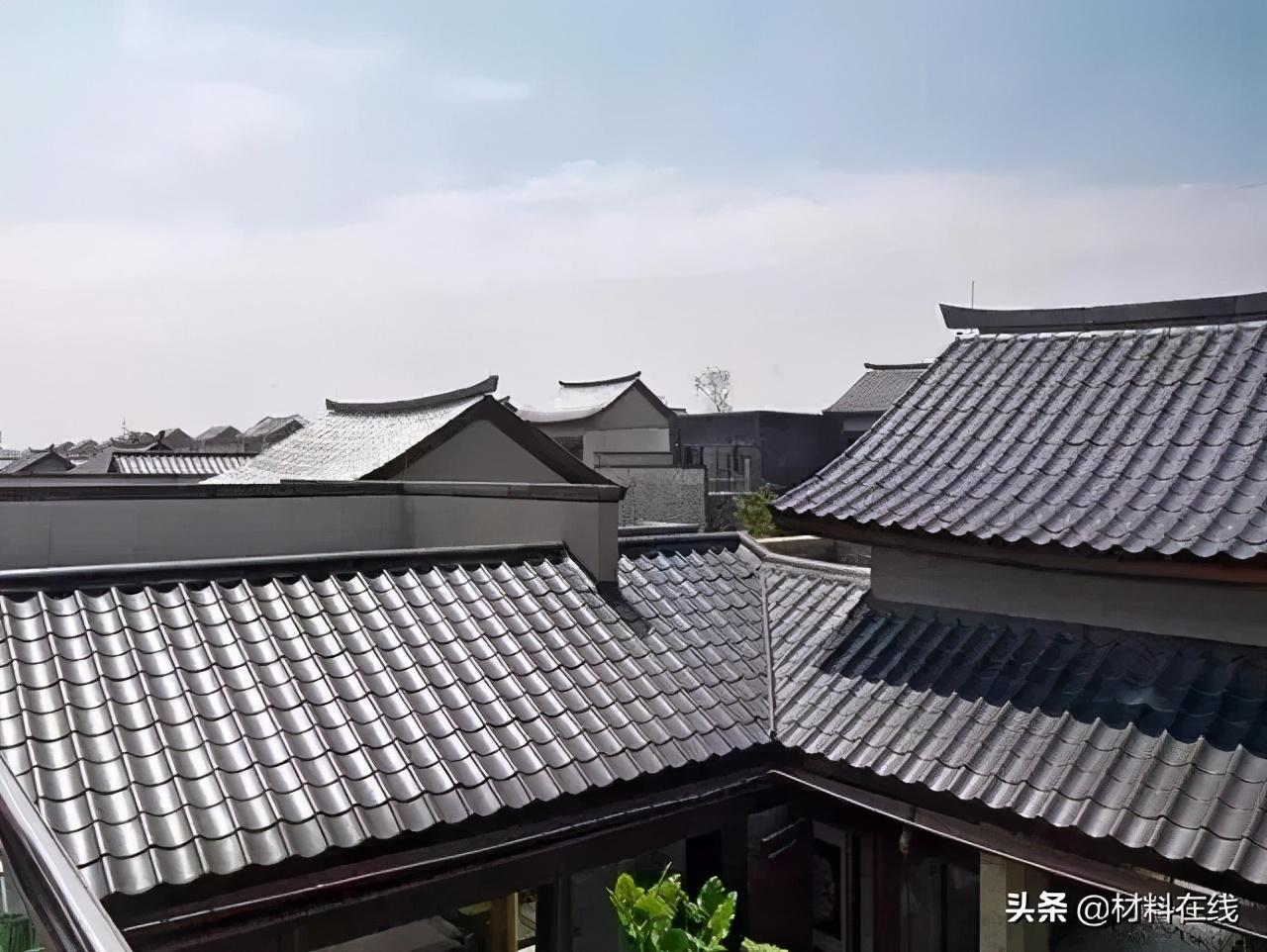

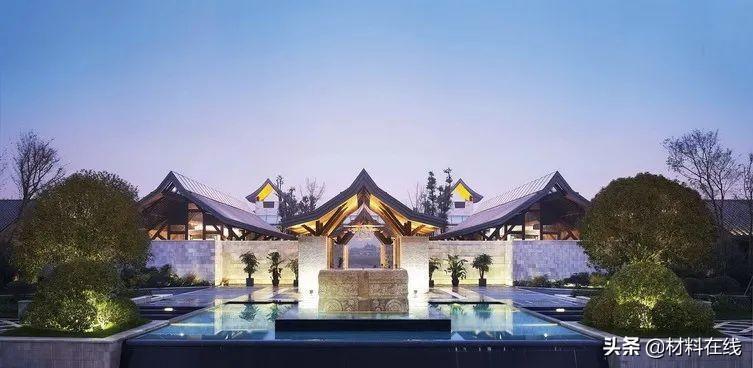

- 成都中国会馆 -

▼

价格区间

500-3000元/平米（施工价格）

一般来说，金属瓦的造价与金属材料造价成正比，常用的金属瓦材料价格从低到高依次为：彩钢--铝--钛锌--铜--钛金。

（以上价格仅为市场普通中低端价格，材料价格根据其不同项目，不同品牌，以及定制等多方原因会有较大浮动，仅供参考。）
