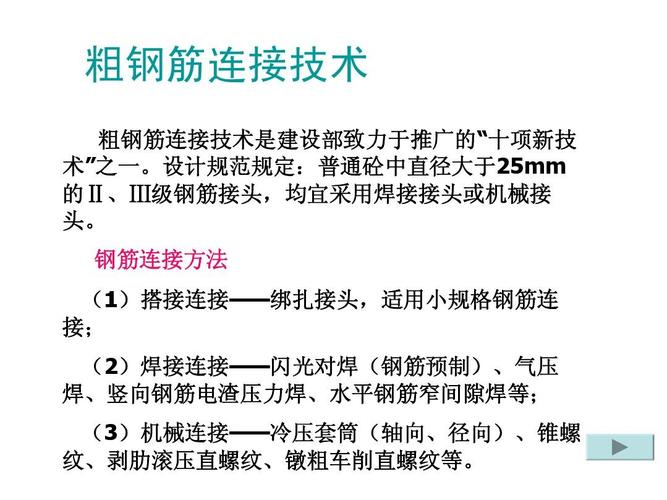

钢筋焊接连接最新规范

1、焊接前准备工作验收

（1）焊剂：有出厂合格证，性能应符合GB5293 碳素钢埋弧用焊剂的规定，焊剂型号为HJ401。

（2）主要机具：

焊接电源、控制箱、焊接夹具、焊剂罐

辅助设备（无齿锯式切割机、磨光机、板手）、锤子焊接电源宜采用次级空载电压较高（TSV 以上）的交流或直流焊接电源，容量为600A。

（3）焊工必须持有有效的电渣压力焊焊工考试合格证。

（4）设备符合要求：焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中浇坏。电压表、时间表应配备齐全，以便操作者准确掌握各项焊接参数。

（5）电源应符合要求，当电源电压下降大于5%时，应停止焊接。

（6）焊接场地有安全防护措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。

（7）做好顶板混凝土的成品保护工作，在顶板混凝土强度还未达到上人强度前，严禁电焊班组进入顶板进行施焊。

（8）注意焊接接头位置，注意同一区段内有接头钢筋截面面积不大于钢筋总面积的50%，不符合此规定时，要调整接头位置才能施焊。

2、操作工艺

（1）工艺流程：

检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查

（2）检查设备、电源，确保随时处于正常状态，严禁超负荷工作。

（3）钢筋端头制备

钢筋安装之前，焊接部位和电极钳口接触（150mm 区段内）钢筋表面上的锈斑、油污、杂物等应清除干净，钢筋端部若有弯折扭曲，应予以矫直或用无齿锯切除，但不得用锤击矫直。

（4）择焊接参数：

钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间。见下表

钢筋电渣压力焊焊接参数

钢筋直径

（mm）

焊接电流

（A）

焊接电压（V）

焊接通电时间（S）

电弧过程

电压过程

电弧过程

电压过程

16

200～250

35～45

22～27

14

4

18

250～300

15

5

20

300～350

17

5

22

350～400

18

6

25

400～450

21

6

（5）同直径的钢筋，按较小直径钢筋选择参数，焊接通电时间延长约10%。

（6）施焊前，先用三道箍筋将需焊接的柱（暗柱）钢筋临时固定。

（7）施焊前，应先焊接上口钢筋，后焊接下口钢筋，这样，若发现接头相错距离不够时可将下口钢筋用无齿锯切去高出部分，确保上下口接头相错距离满足要求。

（8）安装焊接夹具和钢筋：夹具的下钳口应紧夹于下钢筋端的适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的淹埋深度。上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。

（9）安放焊剂罐填装焊剂，填装焊剂时须加漏斗，以防散落（也可在下部用挡板装散落的焊剂），以节约材料。

（10）试焊、作试件，确定焊接参数；在正式进行钢筋电渣压力焊之前，必须按照试焊接选择的参数进行试焊并作试件送试，以便确定合理的焊接参数。合格后，方可正式生产。

3、施焊操作要点

（1）闭合电路、引弧。通过操纵杆（盒）上的开关，先后接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接。

（2）电弧过程：引燃电弧后，应控制好电压值，借助操纵杆使上下钢筋端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断熔化而形成必要深度的渣池。

（3）电渣过程：逐渐下送钢筋，使上钢筋端部插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋断面熔化。

（4）挤压断电：电渣过程结束，迅速下送上钢筋，使其端部与下钢筋端面相互接触，趁热排除熔渣和熔化金属，同时切断电源。

（5）接头焊毕，应停歇20～30s，才可回收焊剂和卸下焊接夹具。

4、质量标准

主控项目

（1）钢筋的品种和质量，必须符合设计要求和有关标准的规定，具全出厂质量证明书和试验报告单。

（2）钢筋的规格，焊接接头的位置，同区段内有接头钢筋面积百分比，必须符合设计要求和施工规范的规定。

（3）电渣压力焊接头力学性能检验必须合格。接头试验以300 个同钢筋级别接头作为一批；分层分段的同级别钢筋作一批，不足300 接头仍作一批取样。

一般项目

（1）钢筋电渣压力焊接头应逐个进行外观检查，焊包要求较均匀，突出部分最少高出钢筋表面4mm。

（2）电极与钢筋接触处，无明显的烧伤缺陷。

（3）接头处的弯折角不大于3°，在钢筋旁吊一线锤，将下口钢筋调整成竖直并固定，量出接头处和接头上口1000mm 处距线的距离，若两者之差小于5mm，则可判断此接头偏折角小于3°。

（4）接头处的轴线偏移不大于2mm，外观检查不合格的接头应切除重焊。

,
