图文解说混凝土灌注桩钢筋笼制作的几点注意事项

灌注桩钢筋笼的一般要求：

1.桩身主筋保护层55mm，主筋规格及具体保护层厚度根据设计图纸定；

2.箍筋采用螺旋式箍筋，间距加密区100，非加密区200；

3.钢筋笼每隔2m设一道焊接加强箍筋，加强箍筋设计无要求时直径不小于12mm，钢筋强度等级不小于HRB400，设计无具体要求时，加强箍筋一般设置在钢筋笼内侧；

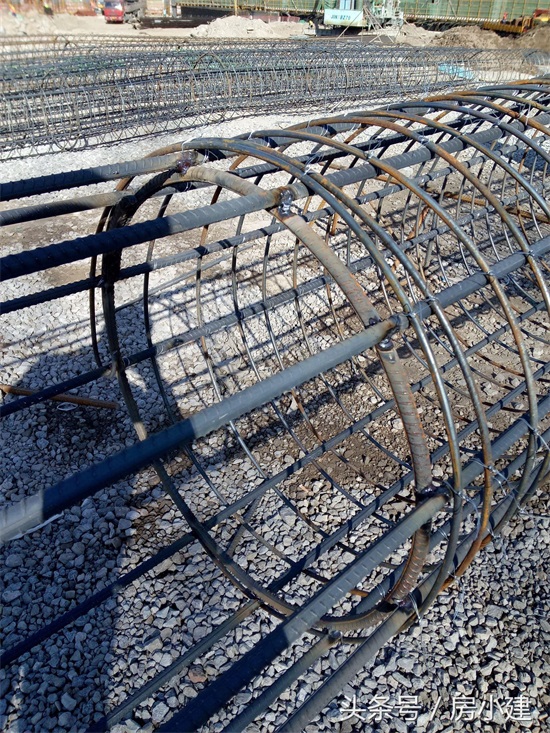

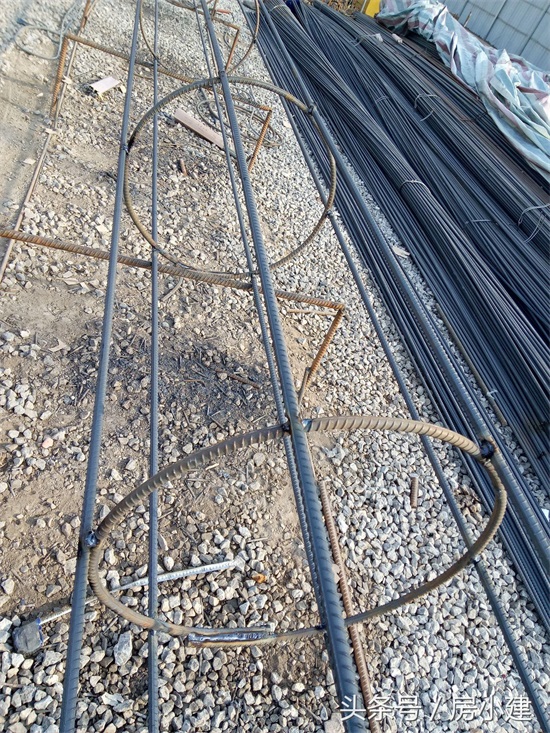

钢筋笼加强箍筋焊接、两米一道，设置在钢筋笼内侧

4.钢筋笼端部箍筋应有水平段，长度不小于一圈半；螺旋箍筋搭接长度≥ll(纵向受拉钢筋搭接长度),且≥300，同时钩住主筋；箍筋末端弯钩角度为135°，平直段长度10d,75mm取大值。

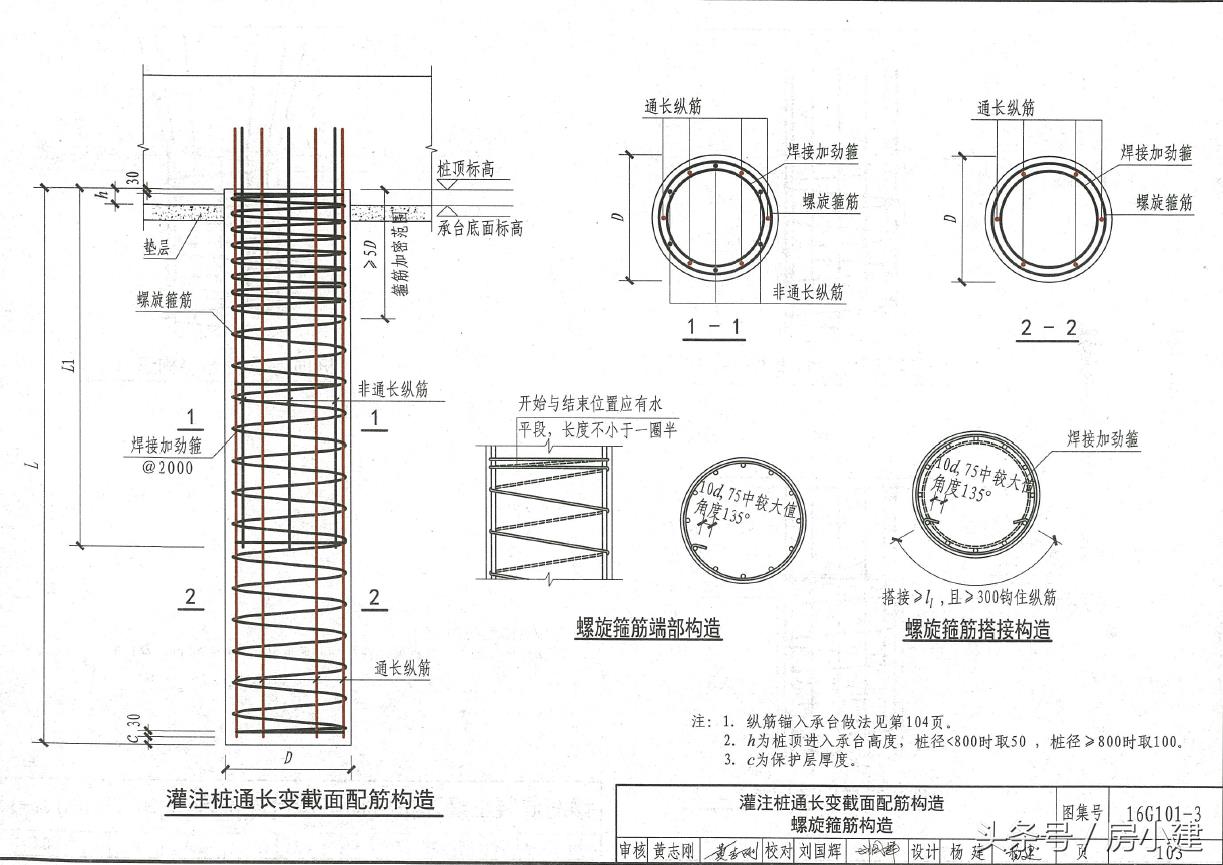

16G101-3螺旋箍筋构造要求

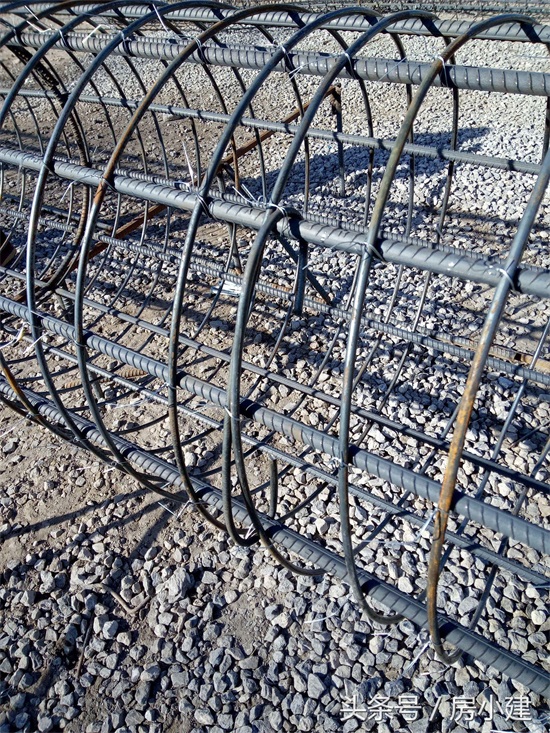

钢筋笼端部箍筋有水平段，长度不小于一圈半

螺旋箍筋搭接不小于受拉钢筋搭接长度

纵向受拉钢筋搭接长度表

5.主筋连接采用焊接或者连接，并应遵守国家现行标准《钢筋机械连接通用技术规程》(JGJ-107)、《钢筋焊接机验收技术规程》（JGJ 18）和《混凝土结构施工质量验收规范》（GB50204-2015）的规定。

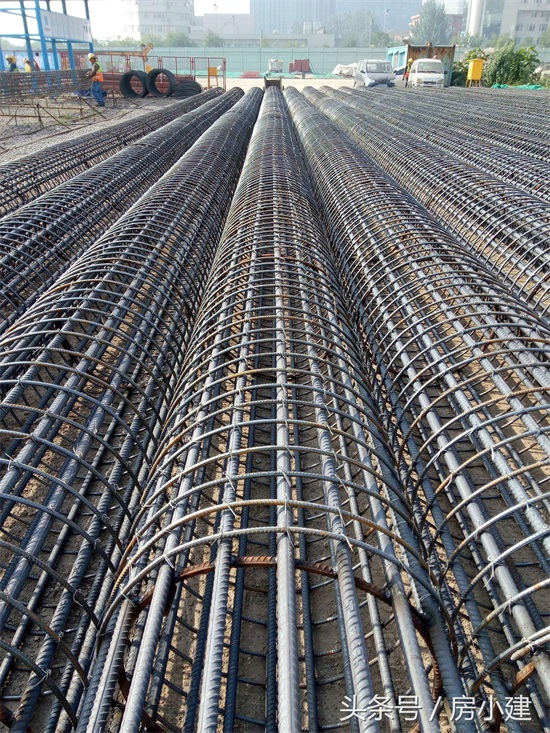

灌注桩钢筋笼成品

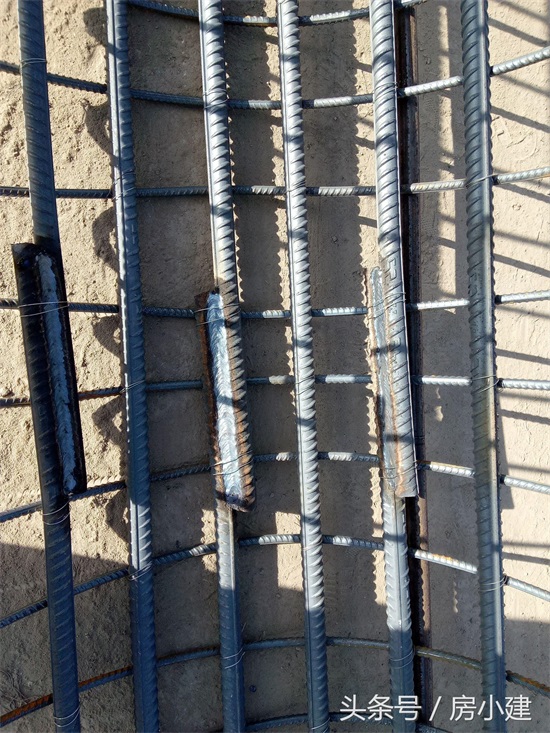

主筋焊接连接、焊缝连续饱满，主筋同心焊接

以上就是灌注桩钢筋笼制作的几点注意事项，欢迎多多留言交流，共同进步。

我是一名工程建设施工建设者，长期驻扎一线施工现场，有需要了解一线施工知识的欢迎多多留言互动，我一定尽我所能，把你想了解的东西都分享给大家，期待一起进步！
